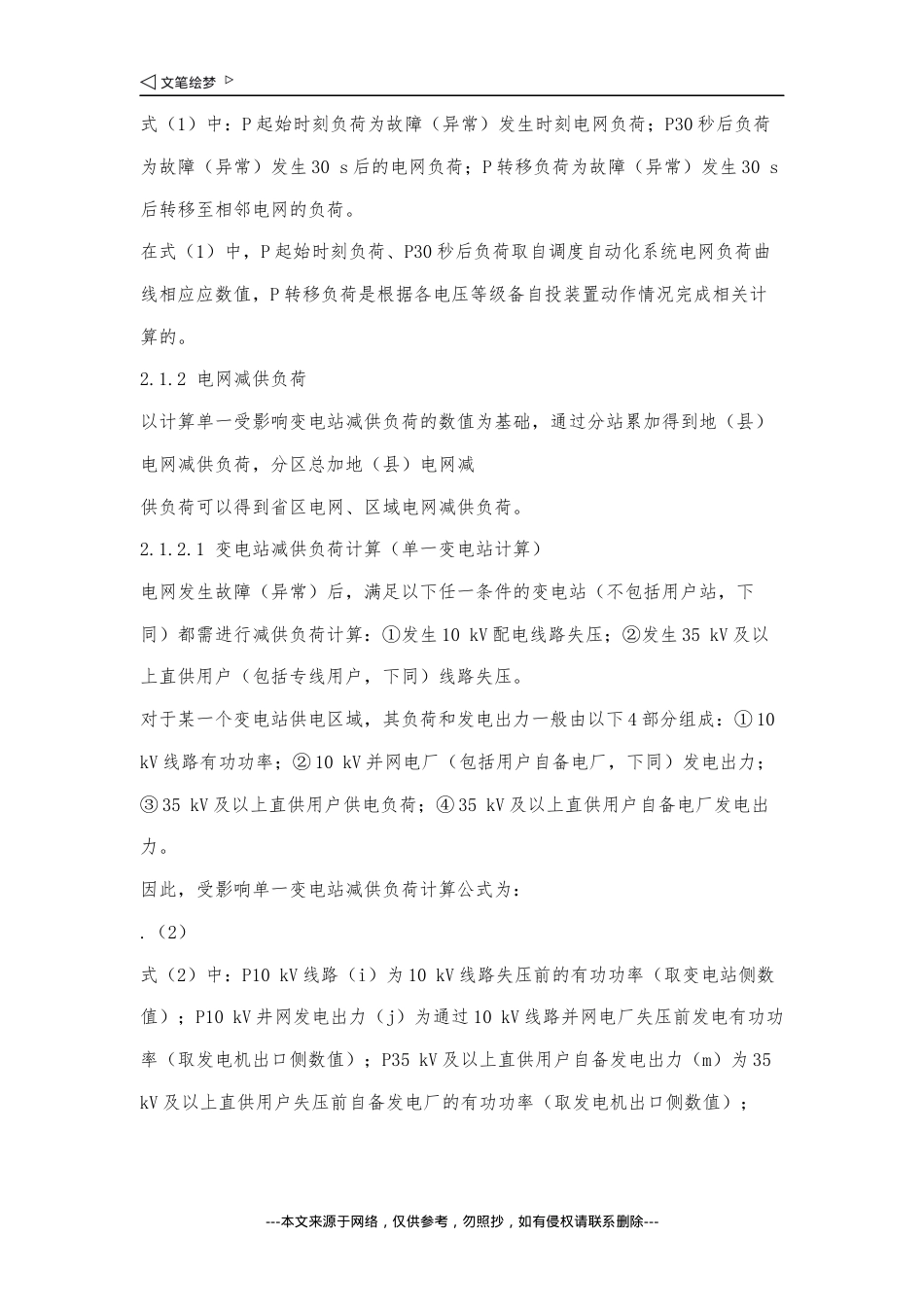

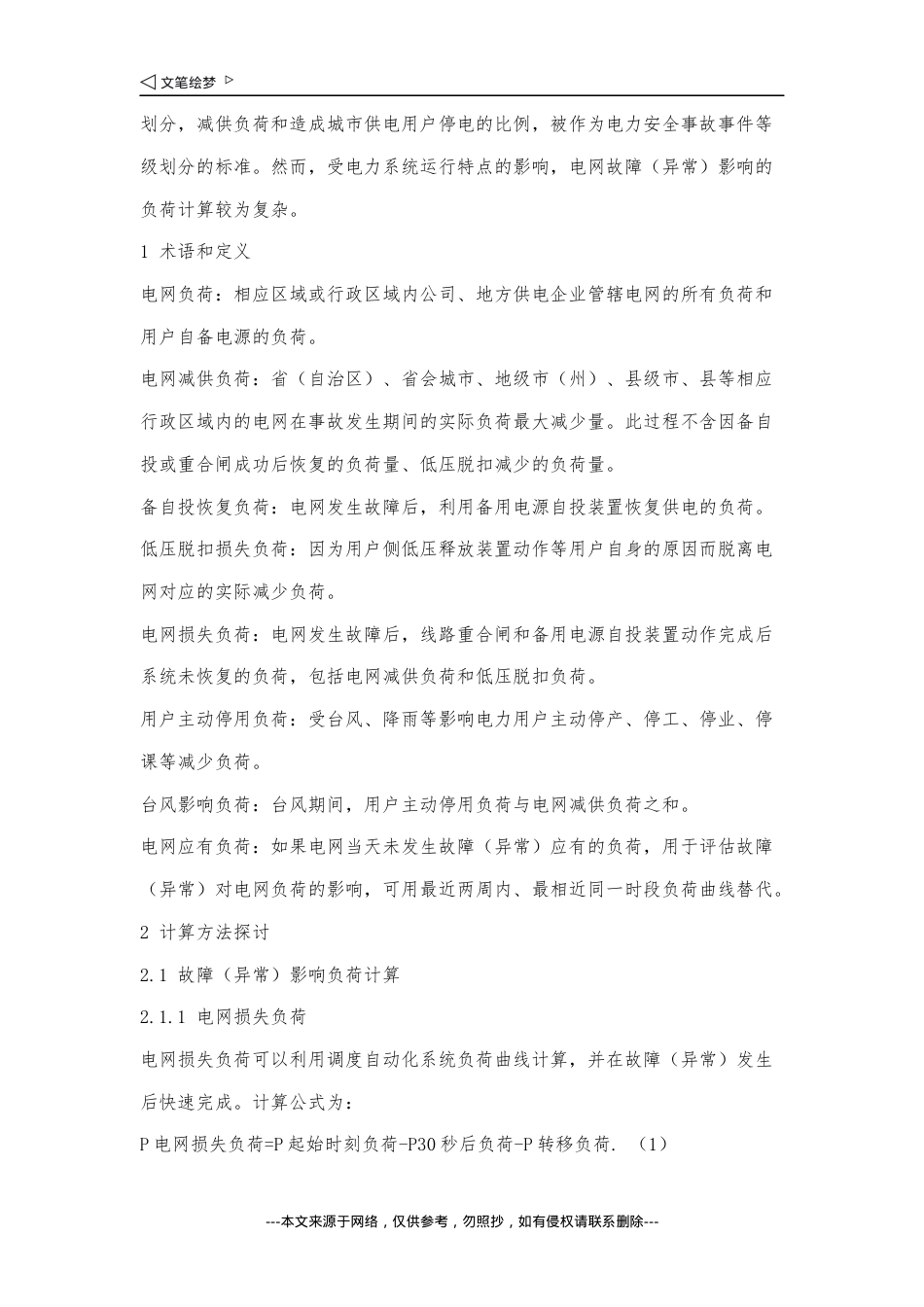

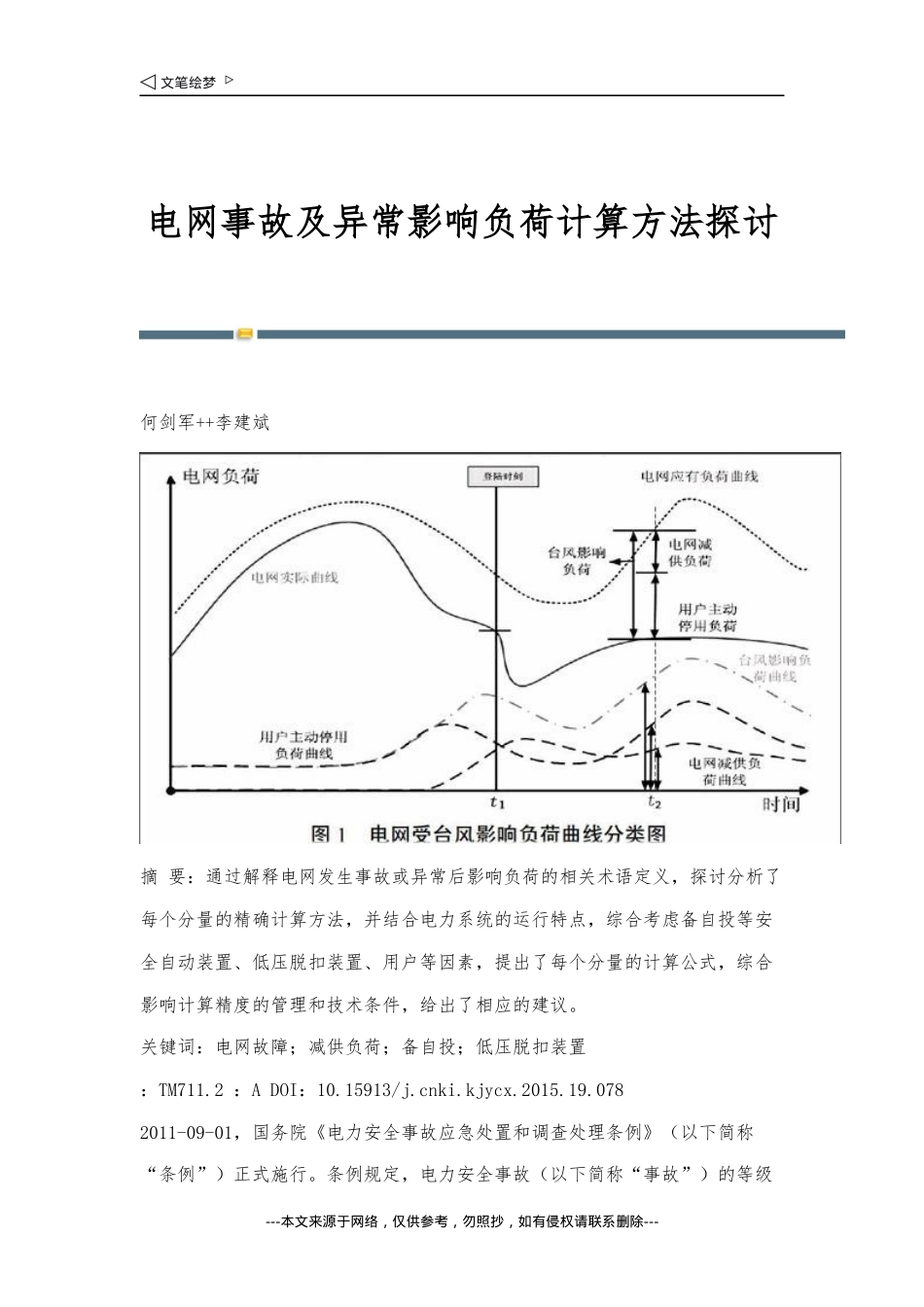

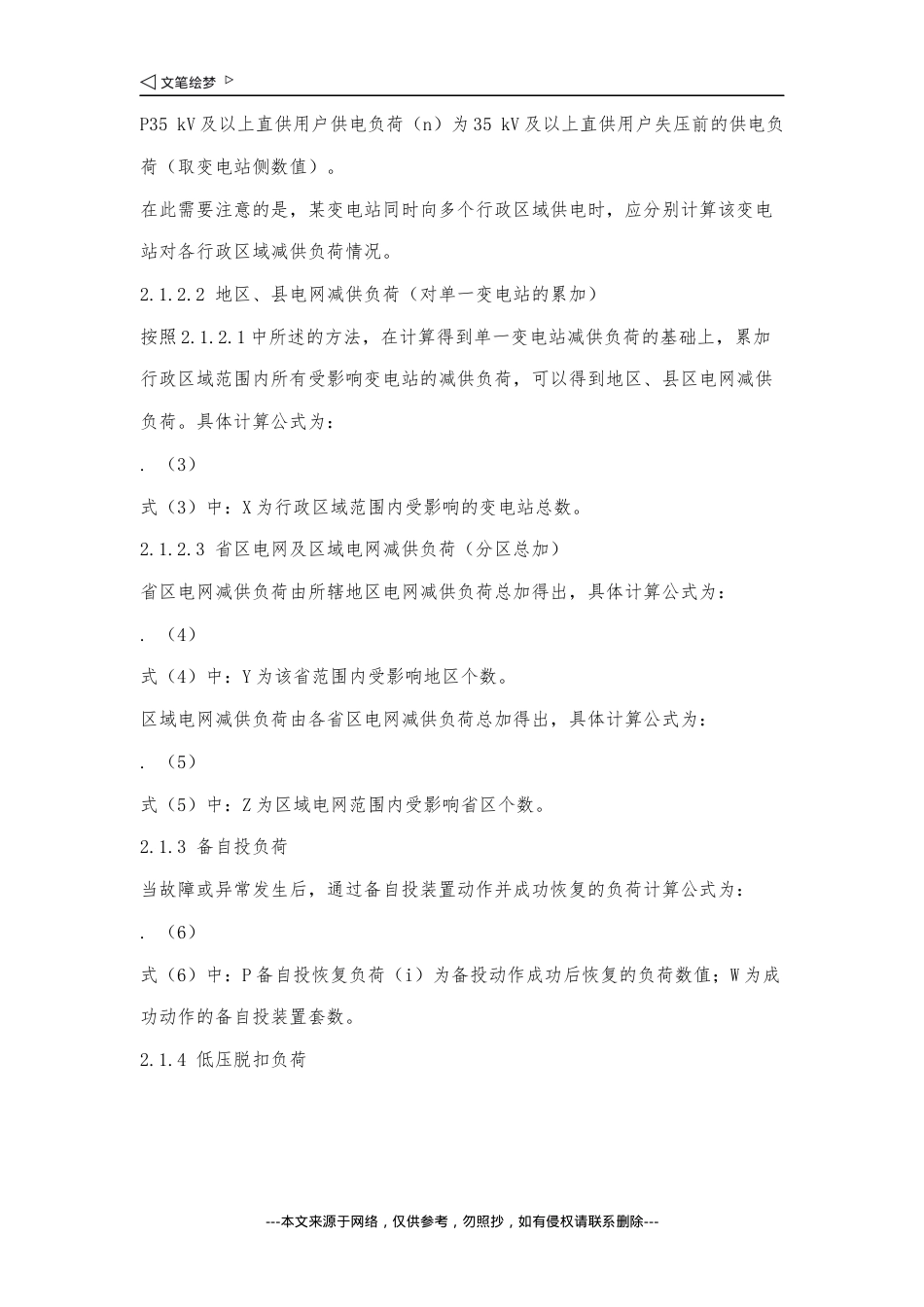

电网事故及异常影响负荷计算方法探讨何剑军++李建斌摘要：通过解释电网发生事故或异常后影响负荷的相关术语定义，探讨分析了每个分量的精确计算方法，并结合电力系统的运行特点，综合考虑备自投等安全自动装置、低压脱扣装置、用户等因素，提出了每个分量的计算公式，综合影响计算精度的管理和技术条件，给出了相应的建议。关键词：电网故障；减供负荷；备自投；低压脱扣装置：TM711.2：ADOI：10.15913/j.cnki.kjycx.2015.19.0782011-09-01，国务院《电力安全事故应急处置和调查处理条例》（以下简称“条例”）正式施行。条例规定，电力安全事故（以下简称“事故”）的等级---本文来源于网络，仅供参考，勿照抄，如有侵权请联系删除---划分，减供负荷和造成城市供电用户停电的比例，被作为电力安全事故事件等级划分的标准。然而，受电力系统运行特点的影响，电网故障（异常）影响的负荷计算较为复杂。1术语和定义电网负荷：相应区域或行政区域内公司、地方供电企业管辖电网的所有负荷和用户自备电源的负荷。电网减供负荷：省（自治区）、省会城市、地级市（州）、县级市、县等相应行政区域内的电网在事故发生期间的实际负荷最大减少量。此过程不含因备自投或重合闸成功后恢复的负荷量、低压脱扣减少的负荷量。备自投恢复负荷：电网发生故障后，利用备用电源自投装置恢复供电的负荷。低压脱扣损失负荷：因为用户侧低压释放装置动作等用户自身的原因而脱离电网对应的实际减少负荷。电网损失负荷：电网发生故障后，线路重合闸和备用电源自投装置动作完成后系统未恢复的负荷，包括电网减供负荷和低压脱扣负荷。用户主动停用负荷：受台风、降雨等影响电力用户主动停产、停工、停业、停课等减少负荷。台风影响负荷：台风期间，用户主动停用负荷与电网减供负荷之和。电网应有负荷：如果电网当天未发生故障（异常）应有的负荷，用于评估故障（异常）对电网负荷的影响，可用最近两周内、最相近同一时段负荷曲线替代。2计算方法探讨2.1故障（异常）影响负荷计算2.1.1电网损失负荷电网损失负荷可以利用调度自动化系统负荷曲线计算，并在故障（异常）发生后快速完成。计算公式为：P电网损失负荷=P起始时刻负荷-P30秒后负荷-P转移负荷.（1）---本文来源于网络，仅供参考，勿照抄，如有侵权请联系删除---式（1）中：P起始时刻负荷为故障（异常）发生时刻电网负荷；P30秒后负荷为故障（异常）发生30s后的电网负荷；P转移负荷为故障（异常）发生30s后转移至相邻电网的负荷。在式（1）中，P起始时刻负荷、P30秒后负荷取自调度自动化系统电网负荷曲线相应应数值，P转移负荷是根据各电压等级备自投装置动作情况完成相关计算的。2.1.2电网减供负荷以计算单一受影响变电站减供负荷的数值为基础，通过分站累加得到地（县）电网减供负荷，分区总加地（县）电网减供负荷可以得到省区电网、区域电网减供负荷。2.1.2.1变电站减供负荷计算（单一变电站计算）电网发生故障（异常）后，满足以下任一条件的变电站（不包括用户站，下同）都需进行减供负荷计算：①发生10kV配电线路失压；②发生35kV及以上直供用户（包括专线用户，下同）线路失压。对于某一个变电站供电区域，其负荷和发电出力一般由以下4部分组成：①10kV线路有功功率；②10kV并网电厂（包括用户自备电厂，下同）发电出力；③35kV及以上直供用户供电负荷；④35kV及以上直供用户自备电厂发电出力。因此，受影响单一变电站减供负荷计算公式为：.（2）式（2）中：P10kV线路（i）为10kV线路失压前的有功功率（取变电站侧数值）；P10kV井网发电出力（j）为通过10kV线路并网电厂失压前发电有功功率（取发电机出口侧数值）；P35kV及以上直供用户自备发电出力（m）为35kV及以上直供用户失压前自备发电厂的有功功率（取发电机出口侧数值）；---本文来源于网络，仅供参考，勿照抄，如有侵权请联系删除---P35kV及以上直供用户供电负荷（n）为35kV及以上直供用户失压前的供电负荷（取变电站侧数值）。在此需要注意的是，某变电站同时向多个行政区域供电时，应分别计算该变电站对各行政区域减供负荷情况。2.1.2...
