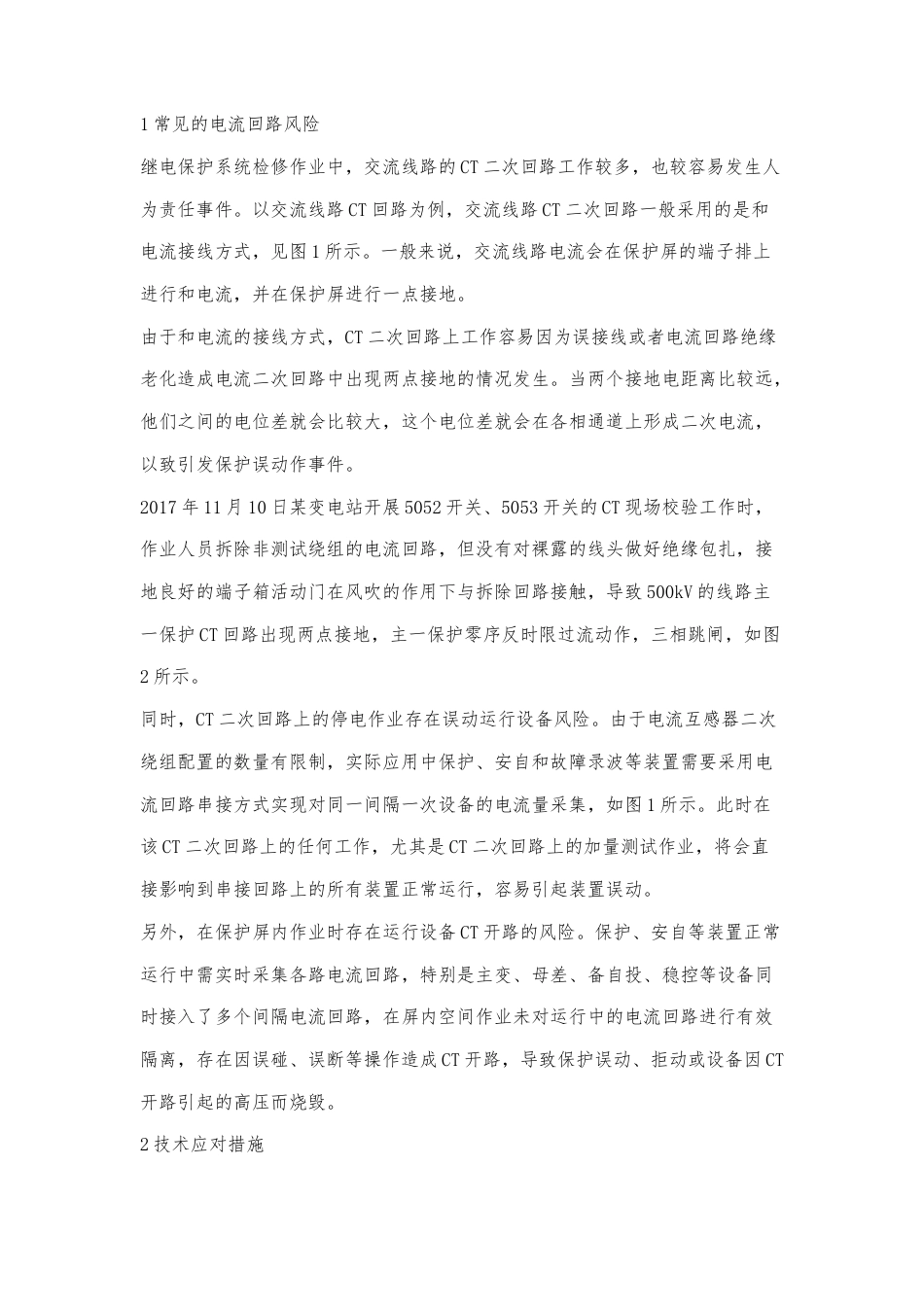

浅析继电保护CT二次回路检修作业风险及应对措施刘禹宏摘要：继电保护工作对电力系统的安全稳定性运行具有重要作用，而继电保护检修工作内容广泛，在实际作业过程中存在很多危险因素。尤其是CT二次回路的检修作业，容易由于人为因素而引发事故，因此，对继电保护CT二次回路的检修作业存在的风险进行分析研究，并寻求相应的应对措施具有重要的意义。关键词：继电保护二次回路作业风险：TM63；TM77文献标识码：A：1674-098X（2019）04（c）-0052-02作为保障电力系统安全稳定运行的三道防线的重要组成部分，继电保护二次回路肩负着保卫电网和电力设备安全运行的重要职责。近年来，电网不断发展，大容量机组、超高压以及特高压设备的不断投运，使得配套的继电保护原理也日趋复杂，同时CT二次回路接线也多样化。虽然管理工作逐渐规范，保护的配置也更加完善，保护动作的正确率非常高，但继电保护检修作业现场由于设备的缺陷或者人为因素引发的CT二次回路的事故事件依然时有发生。因此，充分分析继电保护CT二次回路检修作业存在的风险，从技术控制措施和管理控制措施两方面进行深入探讨，对提高继电保护检修水平，避免人为事故具有重要意义。1常见的电流回路风险继电保护系统检修作业中，交流线路的CT二次回路工作较多，也较容易发生人为责任事件。以交流线路CT回路为例，交流线路CT二次回路一般采用的是和电流接线方式，见图1所示。一般来说，交流线路电流会在保护屏的端子排上进行和电流，并在保护屏进行一点接地。由于和电流的接线方式，CT二次回路上工作容易因为误接线或者电流回路绝缘老化造成电流二次回路中出现两点接地的情况发生。当两个接地电距离比较远，他们之间的电位差就会比较大，这个电位差就会在各相通道上形成二次电流，以致引发保护误动作事件。2017年11月10日某变电站开展5052开关、5053开关的CT现场校验工作时，作业人员拆除非测试绕组的电流回路，但没有对裸露的线头做好绝缘包扎，接地良好的端子箱活动门在风吹的作用下与拆除回路接触，导致500kV的线路主一保护CT回路出现两点接地，主一保护零序反时限过流动作，三相跳闸，如图2所示。同时，CT二次回路上的停电作业存在误动运行设备风险。由于电流互感器二次绕组配置的数量有限制，实际应用中保护、安自和故障录波等装置需要采用电流回路串接方式实现对同一间隔一次设备的电流量采集，如图1所示。此时在该CT二次回路上的任何工作，尤其是CT二次回路上的加量测试作业，将会直接影响到串接回路上的所有装置正常运行，容易引起装置误动。另外，在保护屏内作业时存在运行设备CT开路的风险。保护、安自等装置正常运行中需实时采集各路电流回路，特别是主变、母差、备自投、稳控等设备同时接入了多个间隔电流回路，在屏内空间作业未对运行中的电流回路进行有效隔离，存在因误碰、误断等操作造成CT开路，导致保护误动、拒动或设备因CT开路引起的高压而烧毁。2技术应对措施要避免上述继电保护CT二次回路的作业风险，应分别从技术措施和管理措施两方面进行探讨。对于技术控制措施，主要是开展CT二次回路作业前，应提前制定符合工作要求的二次回路安全措施。制定二次电流回路安全措施时，应先明确“CT回路是否带电”、“CT回路是否有和电流”、“CT回路是否串接运行设备”、“CT回路接地点位置”等回路情况，辨识“能不能断”、“在哪里断、在哪里短、在哪里密封”、“先短后断、先断后短还是只断不短”等风险，确保二次安全措施正确、完备。现场作业人员应结合现场实际情况，考虑以下技术安全措施，并特别注意二次安全措施的实施顺序，防止运行电流回路开路、分流、多点接地、失去接地点、误加入试验电流：（1）单一间隔设备停电，且工作设备二次电流回路有串接其他运行设备时，打开工作设备所在屏柜上的二次电流输入、输出回路端子连接片，短接二次电流输出回路装置侧端子，并密封非工作侧电流端子。（2）单一间隔设备不停电，且工作设备二次电流回路有串接其他运行设备时，在二次电流输入、输出端子外侧将同一相别分别进行跨接，通过使用钳形电流表和查看装置电流采样确认电流确已可靠短接后，打开工作设备所在屏柜上的二...
