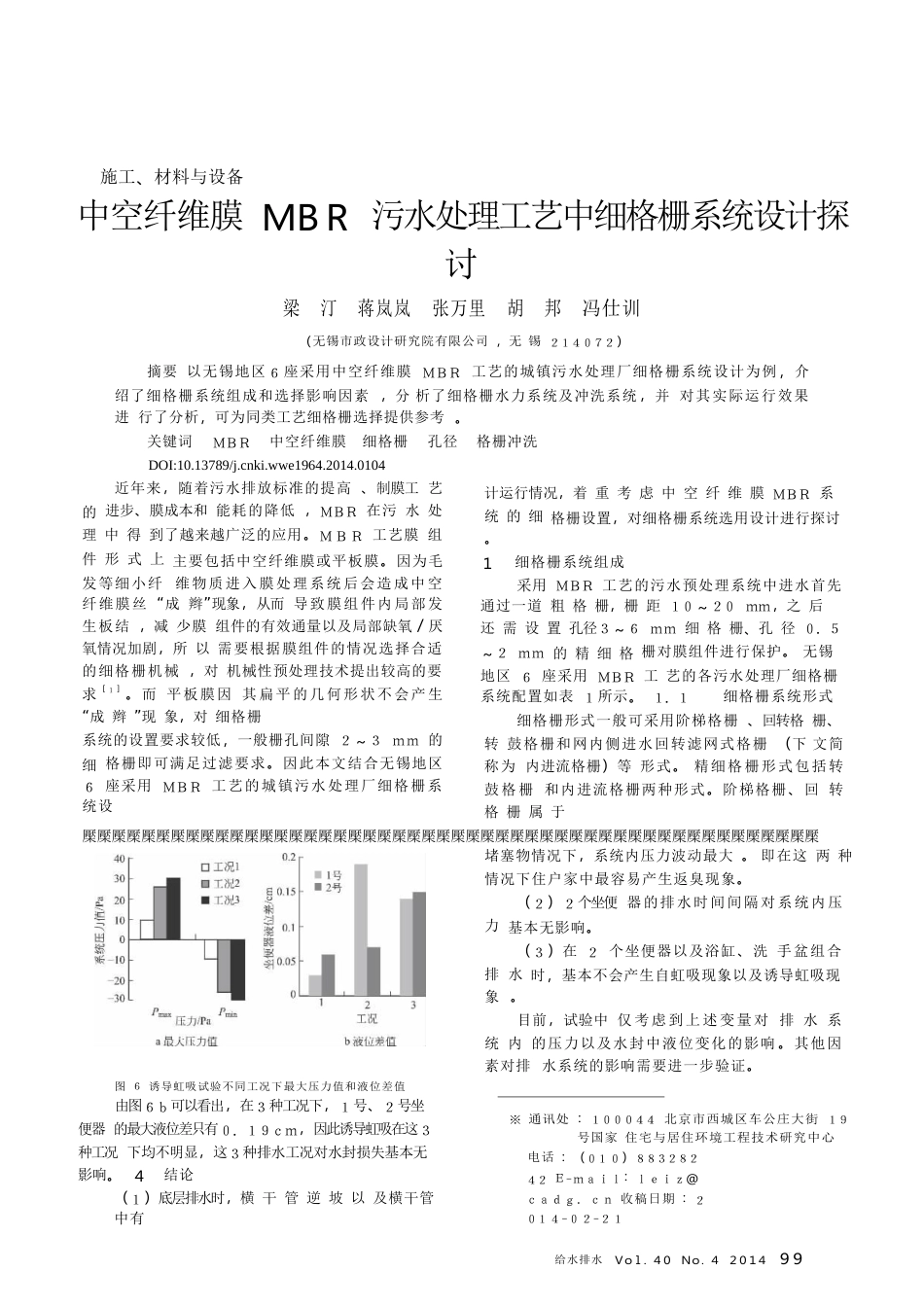

施工、材料与设备中空纤维膜ＭＢＲ污水处理工艺中细格栅系统设计探讨梁汀蒋岚岚张万里胡邦冯仕训（无锡市政设计研究院有限公司，无锡２１４０７２）摘要以无锡地区６座采用中空纤维膜ＭＢＲ工艺的城镇污水处理厂细格栅系统设计为例，介绍了细格栅系统组成和选择影响因素，分析了细格栅水力系统及冲洗系统，并对其实际运行效果进行了分析，可为同类工艺细格栅选择提供参考。关键词ＭＢＲ中空纤维膜细格栅孔径格栅冲洗DOI:10.13789/j.cnki.wwe1964.2014.0104近年来，随着污水排放标准的提高、制膜工艺的进步、膜成本和能耗的降低，ＭＢＲ在污水处理中得到了越来越广泛的应用。ＭＢＲ工艺膜组件形式上主要包括中空纤维膜或平板膜。因为毛发等细小纤维物质进入膜处理系统后会造成中空纤维膜丝“成辫”现象，从而导致膜组件内局部发生板结，减少膜组件的有效通量以及局部缺氧／厌氧情况加剧，所以需要根据膜组件的情况选择合适的细格栅机械，对机械性预处理技术提出较高的要求［１］。而平板膜因其扁平的几何形状不会产生“成辫”现象，对细格栅系统的设置要求较低，一般栅孔间隙２～３ｍｍ的细格栅即可满足过滤要求。因此本文结合无锡地区６座采用ＭＢＲ工艺的城镇污水处理厂细格栅系统设计运行情况，着重考虑中空纤维膜ＭＢＲ系统的细格栅设置，对细格栅系统选用设计进行探讨。１细格栅系统组成采用ＭＢＲ工艺的污水预处理系统中进水首先通过一道粗格栅，栅距１０～２０ｍｍ，之后还需设置孔径３～６ｍｍ细格栅、孔径０．５～２ｍｍ的精细格栅对膜组件进行保护。无锡地区６座采用ＭＢＲ工艺的各污水处理厂细格栅系统配置如表１所示。１．１细格栅系统形式细格栅形式一般可采用阶梯格栅、回转格栅、转鼓格栅和网内侧进水回转滤网式格栅（下文简称为内进流格栅）等形式。精细格栅形式包括转鼓格栅和内进流格栅两种形式。阶梯格栅、回转格栅属于檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿檿堵塞物情况下，系统内压力波动最大。即在这两种情况下住户家中最容易产生返臭现象。（２）２个坐便器的排水时间间隔对系统内压力基本无影响。（３）在２个坐便器以及浴缸、洗手盆组合排水时，基本不会产生自虹吸现象以及诱导虹吸现象。目前，试验中仅考虑到上述变量对排水系统内的压力以及水封中液位变化的影响。其他因素对排水系统的影响需要进一步验证。图６诱导虹吸试验不同工况下最大压力值和液位差值由图６ｂ可以看出，在３种工况下，１号、２号坐便器的最大液位差只有０．１９ｃｍ，因此诱导虹吸在这３种工况下均不明显，这３种排水工况对水封损失基本无影响。４结论（１）底层排水时，横干管逆坡以及横干管中有※通讯处：１０００４４北京市西城区车公庄大街１９号国家住宅与居住环境工程技术研究中心电话：（０１０）８８３２８２４２Ｅ－ｍａｉｌ：ｌｅｉｚ＠ｃａｄｇ．ｃｎ收稿日期：２０１４－０２－２１给水排水Ｖｏｌ．４０Ｎｏ．４２０１４９９表１各污水处理厂细格栅系统设置网板型格栅网板可采用冲压成型的圆微孔网板或者是激光切割的ＡＩＳＩ３０４不锈钢多孔板，网板圆孔直径一般最小可到１ｍｍ，方格网采用ＡＩＳＩ３１６不锈钢丝精编而成，网孔孔眼呈正方形，边长一般最小可到０．５ｍｍ。细格栅选择影响因素２在选择细格栅形式及间隙时，必须根据污水中传统格栅形式；转鼓格栅和内进流格栅属于近年来在污水处理中应用逐渐增多的精细格栅形式。转鼓格栅采用倾斜３０～３５°放置的结构，主要由滤鼓、清洗装置、螺旋传输机和压榨器组合成的一体化机械，污水从圆柱状转鼓的前端流入，经转鼓侧面的栅缝流出，污水中的栅渣则被截留在鼓栅内侧的栅条上，并被冲洗清除。内进流格栅机架垂直安装于格栅渠的中央，两过滤面平行于水流方向，机架下部迎水端开有一个进水洞口，其对侧为封闭端。机架的两侧与格栅渠之间的间隙为格栅滤后出水的通道。污水由进水洞口流入机内后经两侧网板流出，并经两侧出水通道汇入机后渠道中，形成由滤面内进外出式过滤截留。１．２栅网形式及孔径１．２．１形式单维栅网结构格栅为栅条型，...
