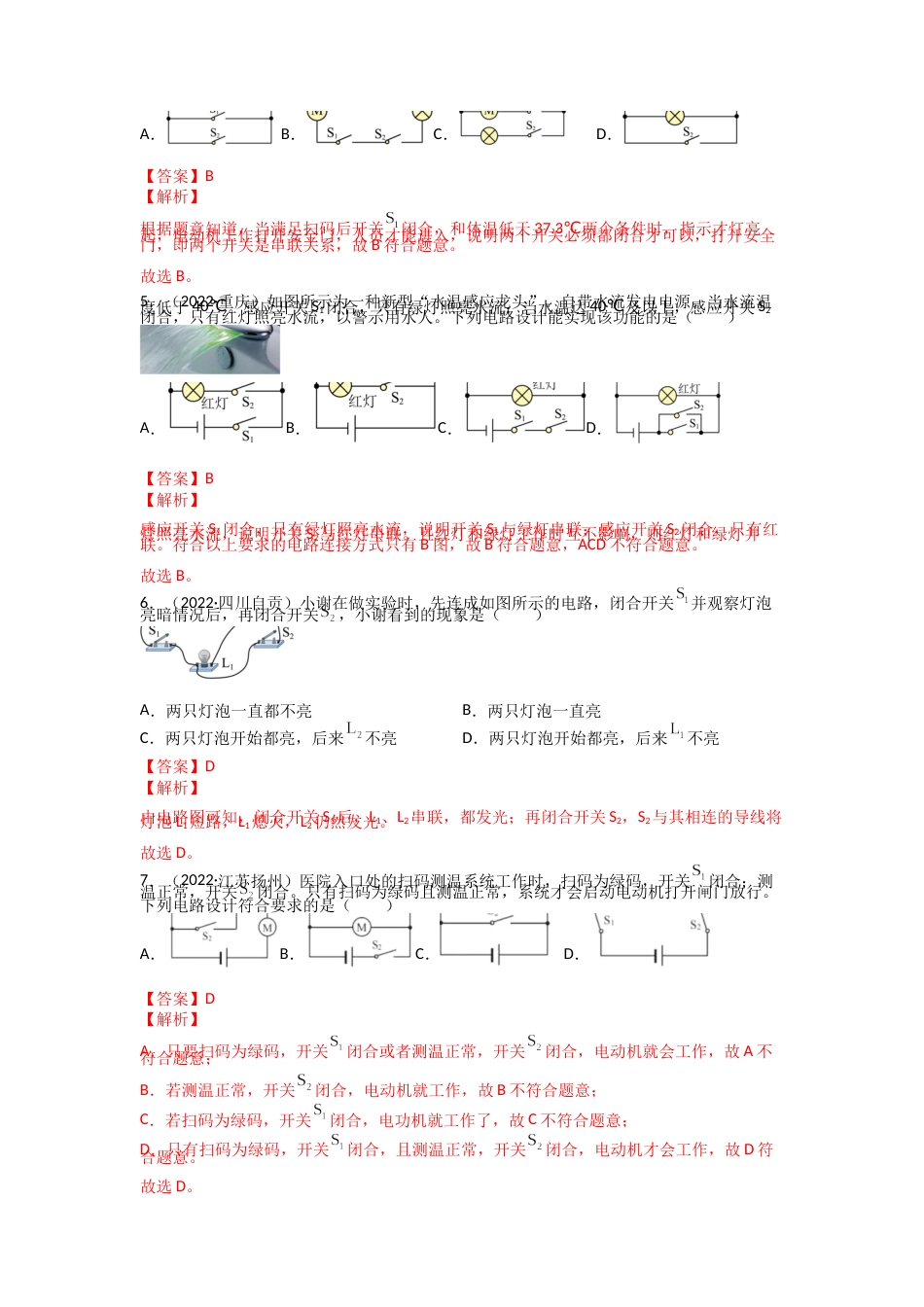

专题15电流和电路【2022年】一、多选题1．（2022·湖南长沙）如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示，这个过程模拟了静电复印。下列说法正确的是（）A．塑料板是绝缘体B．摩擦过程中创造了电荷C．摩擦后的塑料板和丝绸带上了同种电荷D．木屑留在塑料板上是由于带电体吸引轻小物体【答案】AD【解析】A．塑料板不容易导电，是绝缘体，故A正确；B．电荷不能被创造，只是电荷发生了转移，故B错误；C．用丝绸去摩擦塑料板，摩擦后，电荷发生了转移，它们带上了不同的电荷，故C错误；D．木屑留在塑料板上，是由于塑料板带上电，它能吸引轻小物体，故D正确。故选AD。二、单选题2．（2022·上海）原子中带负电的是（）A．质子B．电子C．中子D．原子核【答案】B【解析】质子带正电，电子带负电，中子不带电，原子核带正电，故B正确．3．（2022·重庆）宾馆房间有门铃系统，当房客闭合开关S1，“请勿打扰”灯泡L发光，来访者即便闭合门铃开关S2，门铃R也不发声；只有在S1断开，S2闭合时，门铃才发出“叮咚”声。R的电阻远大于L的电阻。图中设计的电路图，跟该门铃系统功能吻合的是（）A．B．C．D．【答案】A【解析】A．当房客闭合开关S1，只有“请勿打扰”灯泡L连入电路中，灯泡L发光；来访者闭合门铃开关S2，门铃R短路，R不发声；只有在S1断开，S2闭合时，灯与门铃串联，因R的电阻远大于L的电阻，故电源电压基本加在R的两端，门铃才发出“叮咚”声（灯的电压很小，故灯不发光），故A符合题意；Ｂ．当房客闭合开关S1，门铃R连入电路中，门铃发出“叮咚”声，L不发光，故B不符合题意；C．当房客闭合开关S1，门铃R连入电路中，门铃发出“叮咚”声，L不发光，故C不符合题意；D．当房客闭合开关S1，“请勿打扰”灯泡L发光，来访者闭合门铃开关S2，门铃R与灯并联，灯发光，门铃发出“叮咚”声，故D不符合题意。故选A。4．（2022·四川遂宁）“新冠”疫情期间，某商场在门口安装了一个疫情防控门禁系统。该系统要求：进入人员必须扫场所码和测量体温，扫码后开关闭合，接着进行体温测量，温度低于37.3℃开关闭合，此时指示灯亮起，电动机工作打开安全门，人员才能进入。符合该门禁系统要求的电路图是（）A．B．C．D．【答案】B【解析】根据题意知道，当满足扫码后开关闭合，和体温低于37.3℃两个条件时，指示才灯亮起，电动机工作打开安全门，人员才能进入，说明两个开关必须都闭合才可以，打开安全门，即两个开关是串联关系，故B符合题意。故选B。5．（2022·重庆）如图所示为一种新型“水温感应龙头”。自带水流发电电源。当水流温度低于40℃。感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（）A．B．C．D．【答案】B【解析】感应开关S1闭合，只有绿灯照亮水流，说明开关S1与绿灯串联；感应开关S2闭合，只有红灯照亮水流，说明开关S2与红灯串联。且红灯和绿灯工作时互不影响，则红灯和绿灯并联。符合以上要求的电路连接方式只有B图，故B符合题意，ACD不符合题意。故选B。6．（2022·四川自贡）小谢在做实验时，先连成如图所示的电路，闭合开关并观察灯泡亮暗情况后，再闭合开关，小谢看到的现象是（）A．两只灯泡一直都不亮B．两只灯泡一直亮C．两只灯泡开始都亮，后来不亮D．两只灯泡开始都亮，后来不亮【答案】D【解析】由电路图可知，闭合开关S1后，L1、L2串联，都发光；再闭合开关S2，S2与其相连的导线将灯泡L1短路，L1熄灭，L2仍然发光。故选D。7．（2022·江苏扬州）医院入口处的扫码测温系统工作时，扫码为绿码，开关闭合；测温正常，开关闭合。只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（）A．B．C．D．【答案】D【解析】A．只要扫码为绿码，开关闭合或者测温正常，开关闭合，电动机就会工作，故A不符合题意；B．若测温正常，开关闭合，电动机就工作，故B不符合题意；C．若扫码为绿码，开关闭合，电功机就工...
