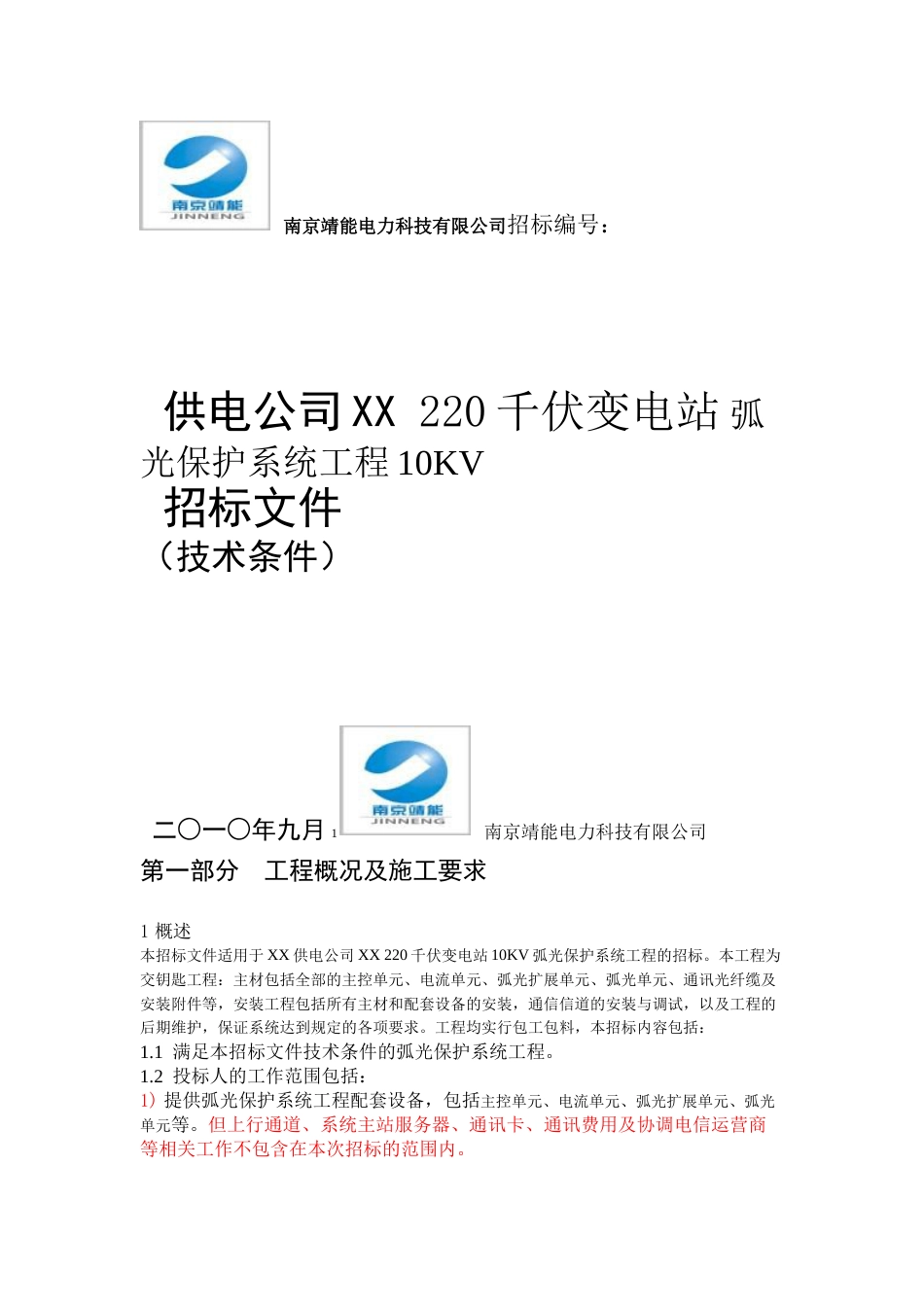

南京靖能电力科技有限公司招标编号：供电公司XX220千伏变电站弧光保护系统工程10KV招标文件（技术条件）二○一○年九月1南京靖能电力科技有限公司第一部分工程概况及施工要求1概述本招标文件适用于XX供电公司XX220千伏变电站10KV弧光保护系统工程的招标。本工程为交钥匙工程：主材包括全部的主控单元、电流单元、弧光扩展单元、弧光单元、通讯光纤缆及安装附件等，安装工程包括所有主材和配套设备的安装，通信信道的安装与调试，以及工程的后期维护，保证系统达到规定的各项要求。工程均实行包工包料，本招标内容包括：1.1满足本招标文件技术条件的弧光保护系统工程。1.2投标人的工作范围包括：1)提供弧光保护系统工程配套设备，包括主控单元、电流单元、弧光扩展单元、弧光单元等。但上行通道、系统主站服务器、通讯卡、通讯费用及协调电信运营商等相关工作不包含在本次招标的范围内。2)负责弧光保护系统工程的相关工程实施、设备安装、通信调试和项目验收试运行；3)维护与培训；4)项目验收与售后服务技术支持；2招标范围本工程范围涉及的施工，设备数量弧光保护系统工程10KV供电公司XX220千伏变电站XX根据变电站实际情况配置。本次招标具体安排如下：（按照一次系统图纸中开关柜的数量配置）序号部件名称数量单位母线弧光保护系统配置一套21主控单元个228弧光探头个弧光三工器若干3二馈线弧光保护系统配置套1主控单元14个2弧光探头56个若干3弧光三工器3供货范围工程所需的相关设备；投标人应全面考虑投标人提供满足本技术条件的弧光保护系统施工难度，详细预算本工程所需的全部设备及辅材，若未充分考虑，将视为方案缺陷。1)投标人组织本次招标范围内的工程实施，包括提供工程所需辅材；2南京靖能电力科技有限公司2)配合招标人实现系统的通信及相关参数的设置工作；3)投标人应充分考虑项目建设过程中及保修期间涉及的全部费用。4投标人工作范围4.1工程工期要求本工程的工期为，从合同签订生效之日起至2011年12月31日止。4.2通道建设要求通讯接口灵活，可选配2路以太网或2路485，通讯规约符合部颁modbus标准，方便接入站内综自系统。4.3运行维护及质保要求除不可抗力因素外（如：过压、过流、地震、人为责任损坏等），投标人必须承诺本项目所提供的主设备及工程的质保期为三年，从工程竣工验收、签署竣工验收报告之日起计算。投标人免费提供设备数量1％的整体备品，随时补齐，并定期免费更换新设备。投标人应负责现场设备的安装调试及试运行期维护，提供设备全生命周期的免费技术支持。投标人应提供本地化服务方案，因本工程的特殊性、时效性，应在售后服务期间在项目实施当地设立完善的本地化服务机构。售后服务要求：响应时间2小时，8小时内赶到现场。本次招标项目包含工程后期运行维护费，运行维护费标准按工程投标总价的10%计算。投标人可选择以下方式中的一种，并在投标时予以明确响应。A．投标人负责运行维护：维护费按年支付，每年维护费按工程总价的1%计算。工程验收合格满一年，经项目建设单位书面确认后支付当年维护费，以后每年维护费支付依此类推。维护期满，经项目建设单位书面确认后支付剩余维护费。B．委托项目建设单位维护：投标人提供必要的技术支持，维护费一次性支付给项目建设单位。4.4施工技术要求投标人应制定详细的施工方案，并负责组织施工。4.5施工安全及组织要求投标人负责工程正常、安全施工的相关组织工作及施工安全保障，并承担相关责任。项目施工应由具有相应施工资质并经安全资质备案的施工单位进行，并按要求与总承包商签订有关合同、安全协议等。项目建设单位应与施工单位签订安全协议，并直接对施工单3南京靖能电力科技有限公司位进行安全技术交底；施工中需办理工作票的，由施工单位直接办理，按要求进行会签。5竣工验收要求1)工程竣工后，投标人向项目建设单位提出工程验收申请。弧光保护系统2)本工程必须严格按照施工现场有关标准规范和规程组织施工。施工过程中应接受业主质监部门的检查、监督，并按照有关验收规范、标准进行检查、验收。3)工程竣工验收后，投标人须按照有关规定及时将竣工资料移交项目建设单位。6双方职责6.1招标人责任a)...
