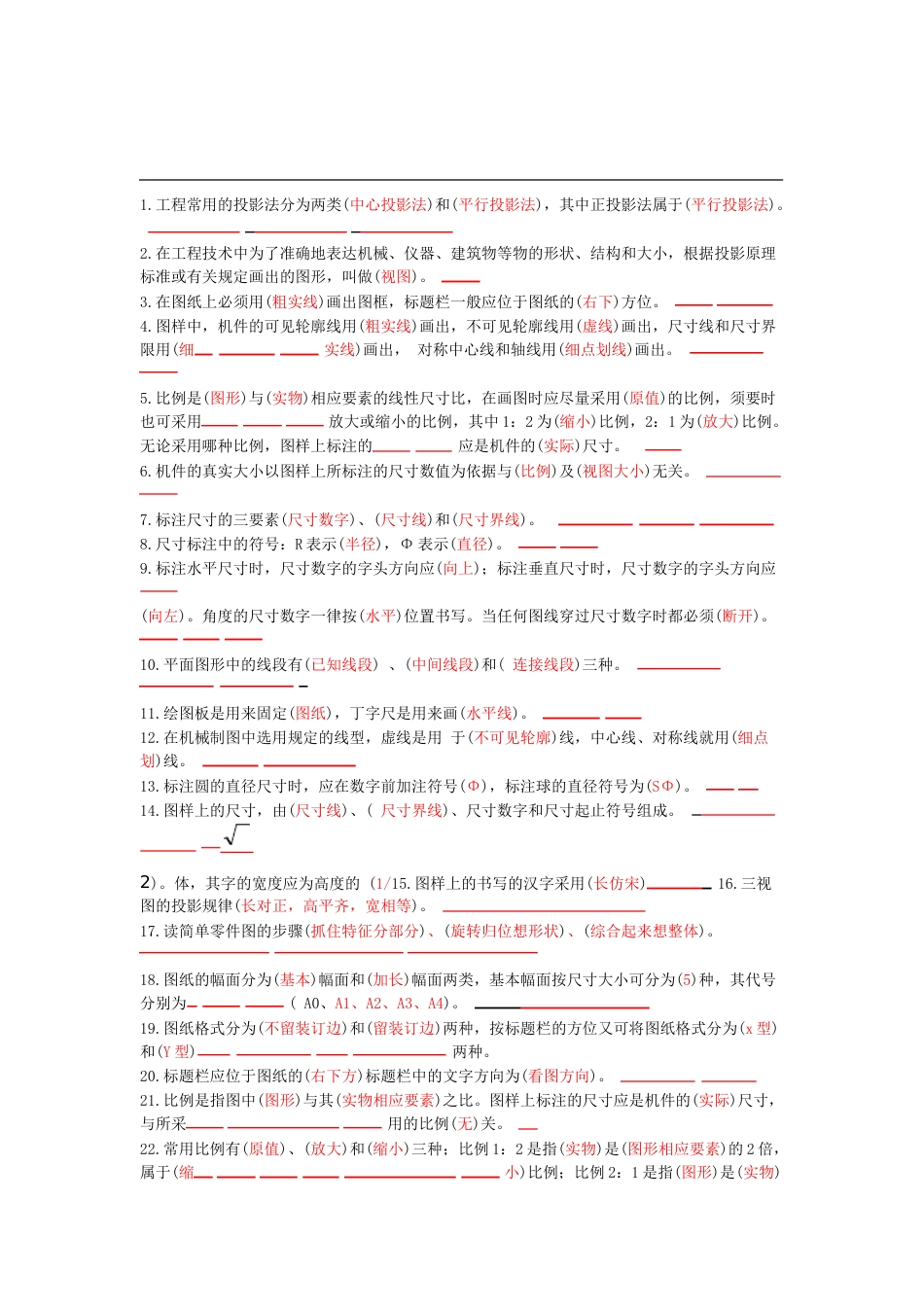

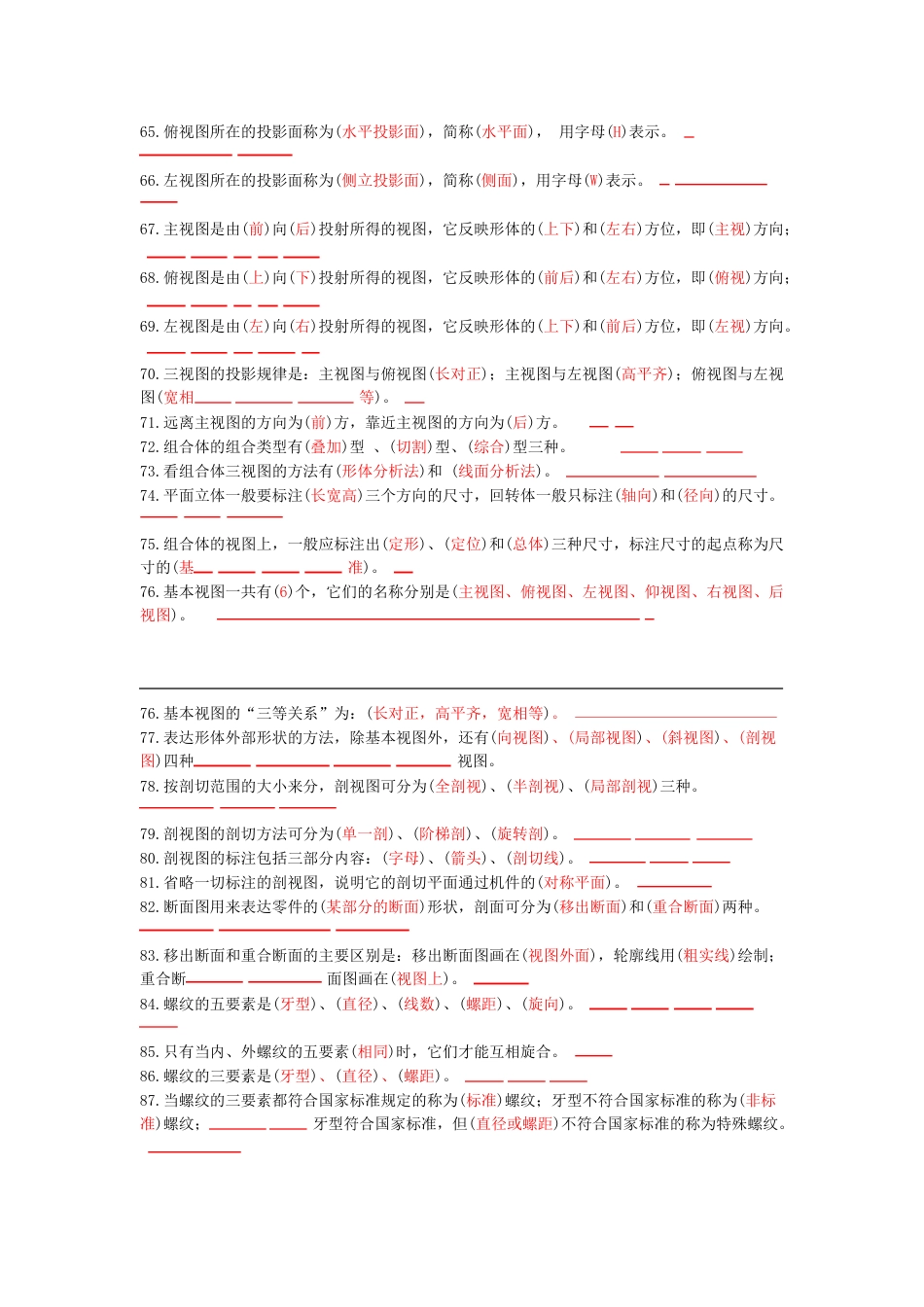

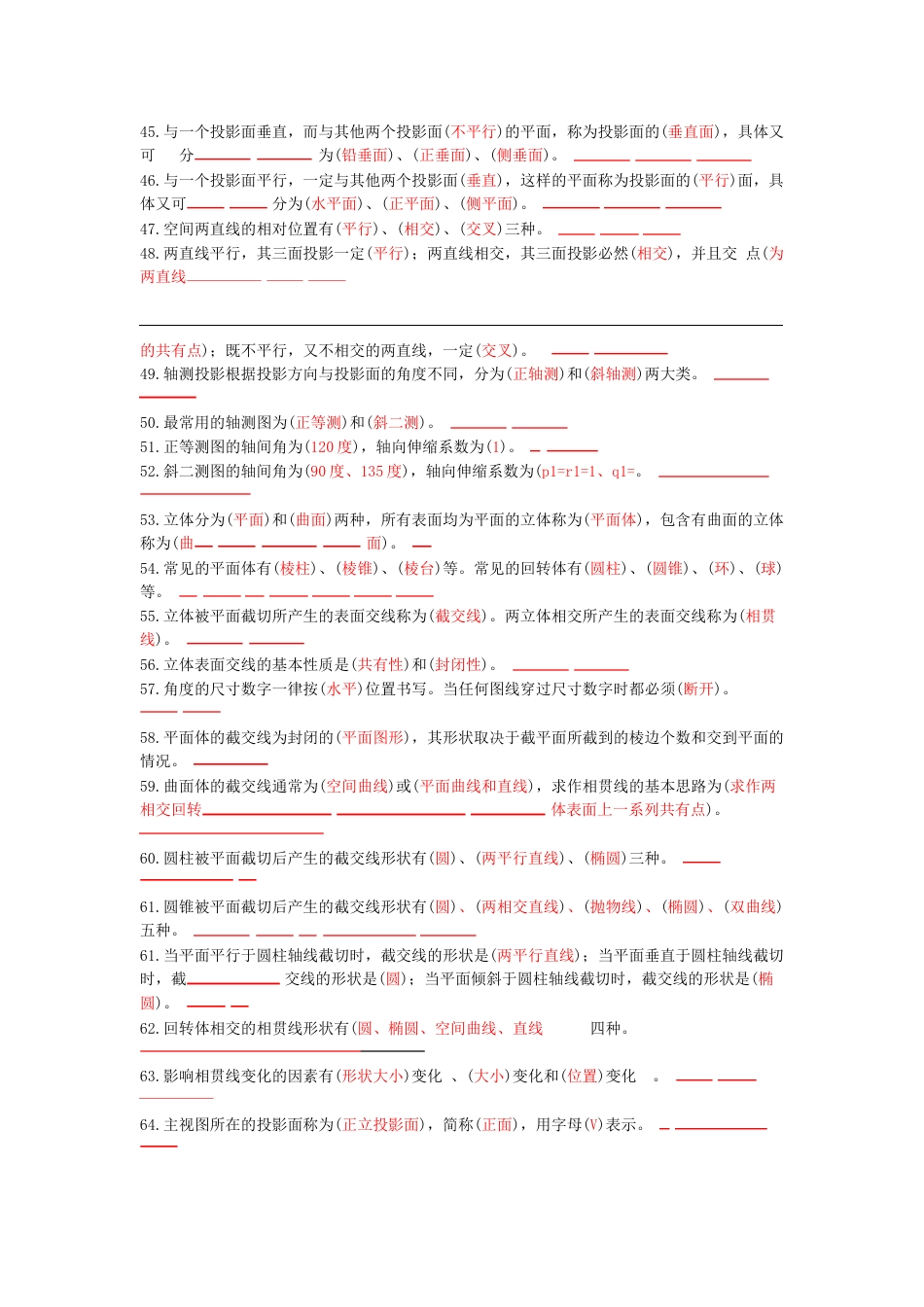

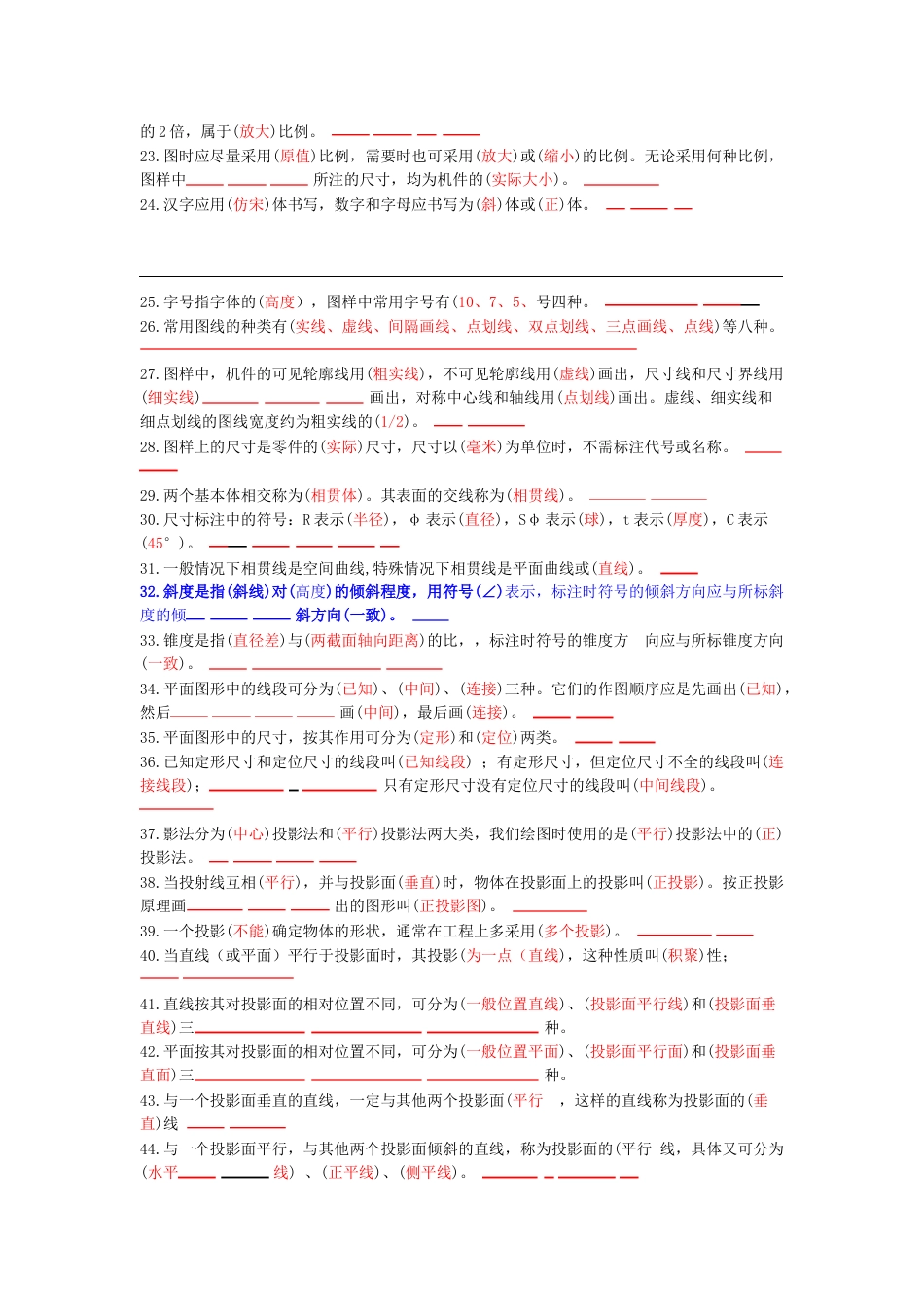

1.工程常用的投影法分为两类(中心投影法)和(平行投影法)，其中正投影法属于(平行投影法)。2.在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做(视图)。3.在图纸上必须用(粗实线)画出图框，标题栏一般应位于图纸的(右下)方位。4.图样中，机件的可见轮廓线用(粗实线)画出，不可见轮廓线用(虚线)画出，尺寸线和尺寸界限用(细实线)画出，对称中心线和轴线用(细点划线)画出。5.比例是(图形)与(实物)相应要素的线性尺寸比，在画图时应尽量采用(原值)的比例，须要时也可采用放大或缩小的比例，其中1：2为(缩小)比例，2：1为(放大)比例。无论采用哪种比例，图样上标注的应是机件的(实际)尺寸。6.机件的真实大小以图样上所标注的尺寸数值为依据与(比例)及(视图大小)无关。7.标注尺寸的三要素(尺寸数字)、(尺寸线)和(尺寸界线)。8.尺寸标注中的符号：R表示(半径)，Φ表示(直径)。9.标注水平尺寸时，尺寸数字的字头方向应(向上)；标注垂直尺寸时，尺寸数字的字头方向应(向左)。角度的尺寸数字一律按(水平)位置书写。当任何图线穿过尺寸数字时都必须(断开)。10.平面图形中的线段有(已知线段)、(中间线段)和(连接线段)三种。11.绘图板是用来固定(图纸)，丁字尺是用来画(水平线)。12.在机械制图中选用规定的线型，虚线是用于(不可见轮廓)线，中心线、对称线就用(细点划)线。13.标注圆的直径尺寸时，应在数字前加注符号(Φ)，标注球的直径符号为(SΦ)。14.图样上的尺寸，由(尺寸线)、(尺寸界线)、尺寸数字和尺寸起止符号组成。2)。体，其字的宽度应为高度的(1/15.图样上的书写的汉字采用(长仿宋)16.三视图的投影规律(长对正，高平齐，宽相等)。17.读简单零件图的步骤(抓住特征分部分)、(旋转归位想形状)、(综合起来想整体)。18.图纸的幅面分为(基本)幅面和(加长)幅面两类，基本幅面按尺寸大小可分为(5)种，其代号分别为(A0、A1、A2、A3、A4)。19.图纸格式分为(不留装订边)和(留装订边)两种，按标题栏的方位又可将图纸格式分为(x型)和(Y型)两种。20.标题栏应位于图纸的(右下方)标题栏中的文字方向为(看图方向)。21.比例是指图中(图形)与其(实物相应要素)之比。图样上标注的尺寸应是机件的(实际)尺寸，与所采用的比例(无)关。22.常用比例有(原值)、(放大)和(缩小)三种；比例1：2是指(实物)是(图形相应要素)的2倍，属于(缩小)比例；比例2：1是指(图形)是(实物)的2倍，属于(放大)比例。23.图时应尽量采用(原值)比例，需要时也可采用(放大)或(缩小)的比例。无论采用何种比例，图样中所注的尺寸，均为机件的(实际大小)。24.汉字应用(仿宋)体书写，数字和字母应书写为(斜)体或(正)体。25.字号指字体的(高度），图样中常用字号有(10、7、5、号四种。26.常用图线的种类有(实线、虚线、间隔画线、点划线、双点划线、三点画线、点线)等八种。27.图样中，机件的可见轮廓线用(粗实线)，不可见轮廓线用(虚线)画出，尺寸线和尺寸界线用(细实线)画出，对称中心线和轴线用(点划线)画出。虚线、细实线和细点划线的图线宽度约为粗实线的(1/2)。28.图样上的尺寸是零件的(实际)尺寸，尺寸以(毫米)为单位时，不需标注代号或名称。29.两个基本体相交称为(相贯体)。其表面的交线称为(相贯线)。30.尺寸标注中的符号：R表示(半径)，φ表示(直径)，Sφ表示(球)，t表示(厚度)，C表示(45°)。31.一般情况下相贯线是空间曲线,特殊情况下相贯线是平面曲线或(直线)。32.斜度是指(斜线)对(高度)的倾斜程度，用符号(∠)表示，标注时符号的倾斜方向应与所标斜度的倾斜方向(一致)。33.锥度是指(直径差)与(两截面轴向距离)的比，，标注时符号的锥度方向应与所标锥度方向(一致)。34.平面图形中的线段可分为(已知)、(中间)、(连接)三种。它们的作图顺序应是先画出(已知)，然后画(中间)，最后画(连接)。35.平面图形中的尺寸，按其作用可分为(定形)和(定位)两类。36.已知定形尺寸和定位尺寸的线段叫(已知线段)；有定形尺寸，但定位尺寸不全的线段叫(连接线段)；只有定形尺寸没有定位尺寸的线段叫(中间线段)。37.影法分为(中心)投影法和(平行)投影法两大类，我们绘图时使用的...
