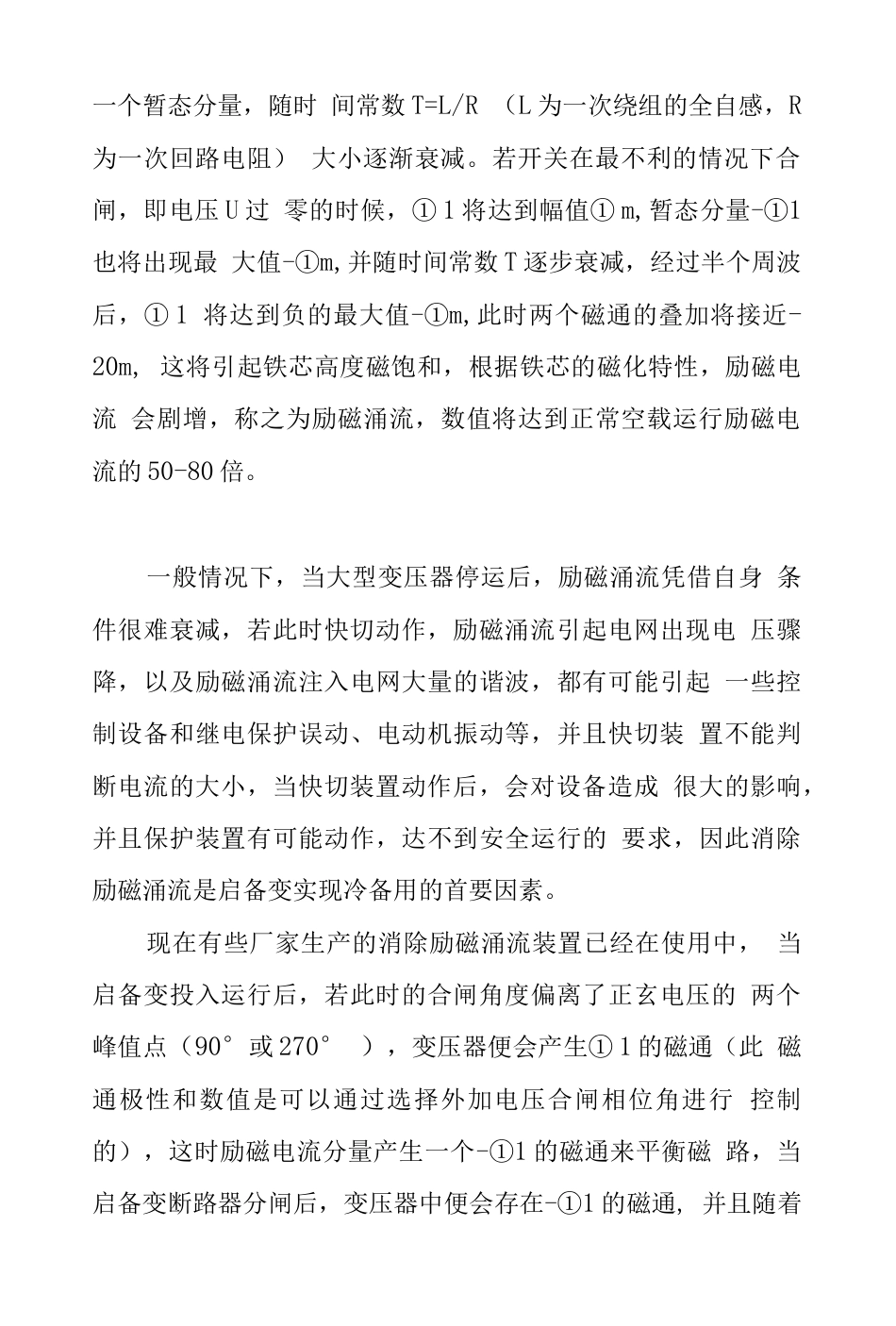

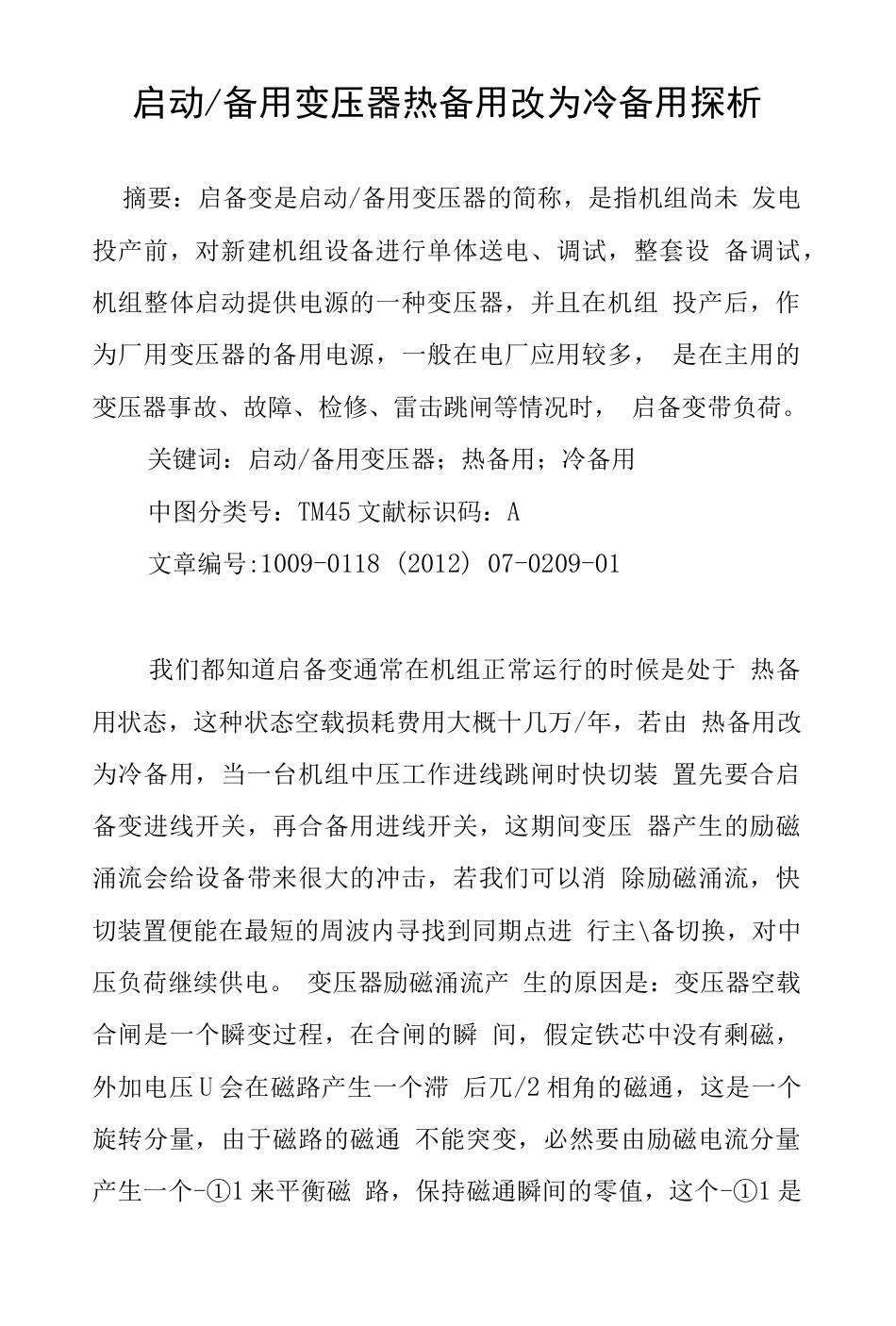

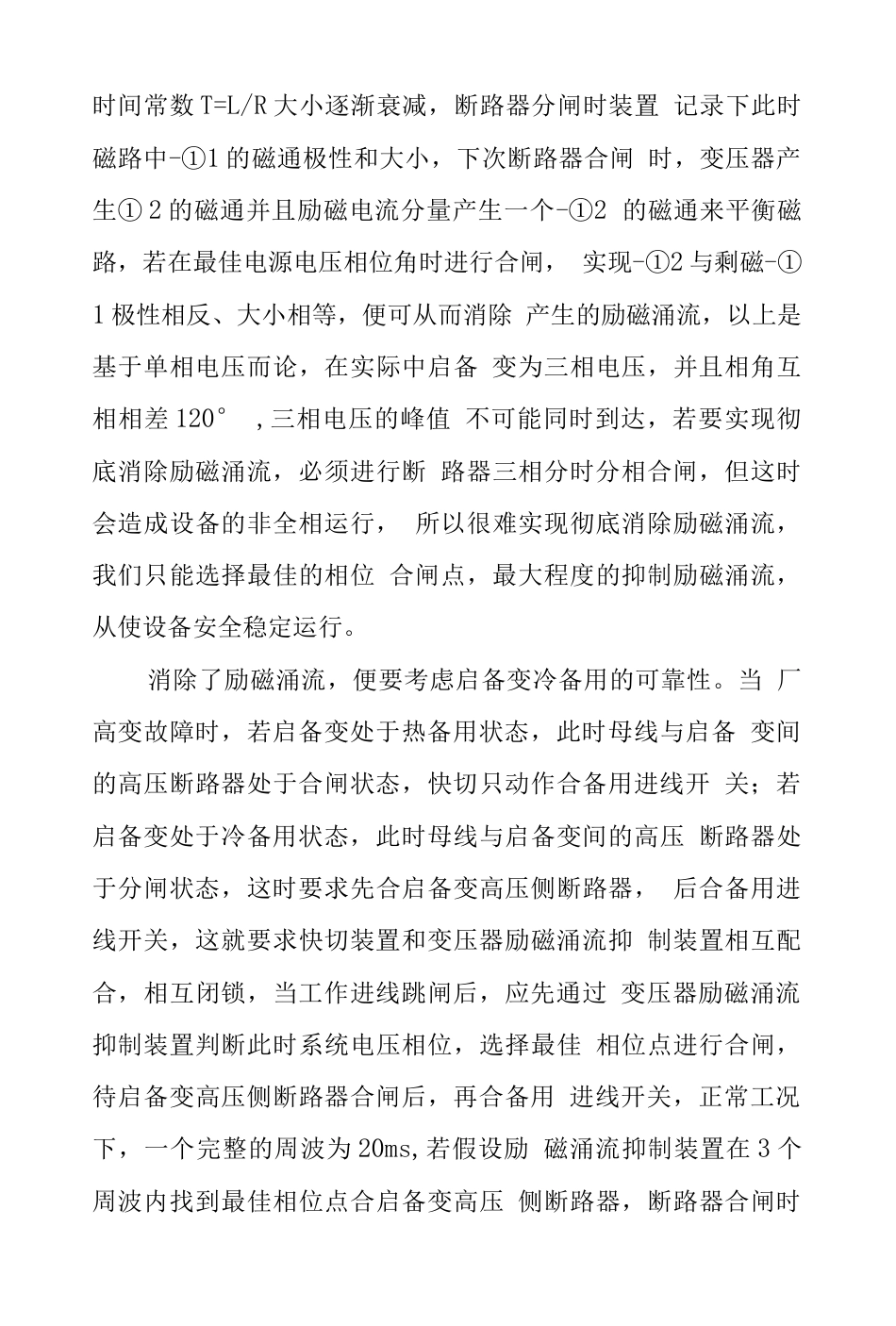

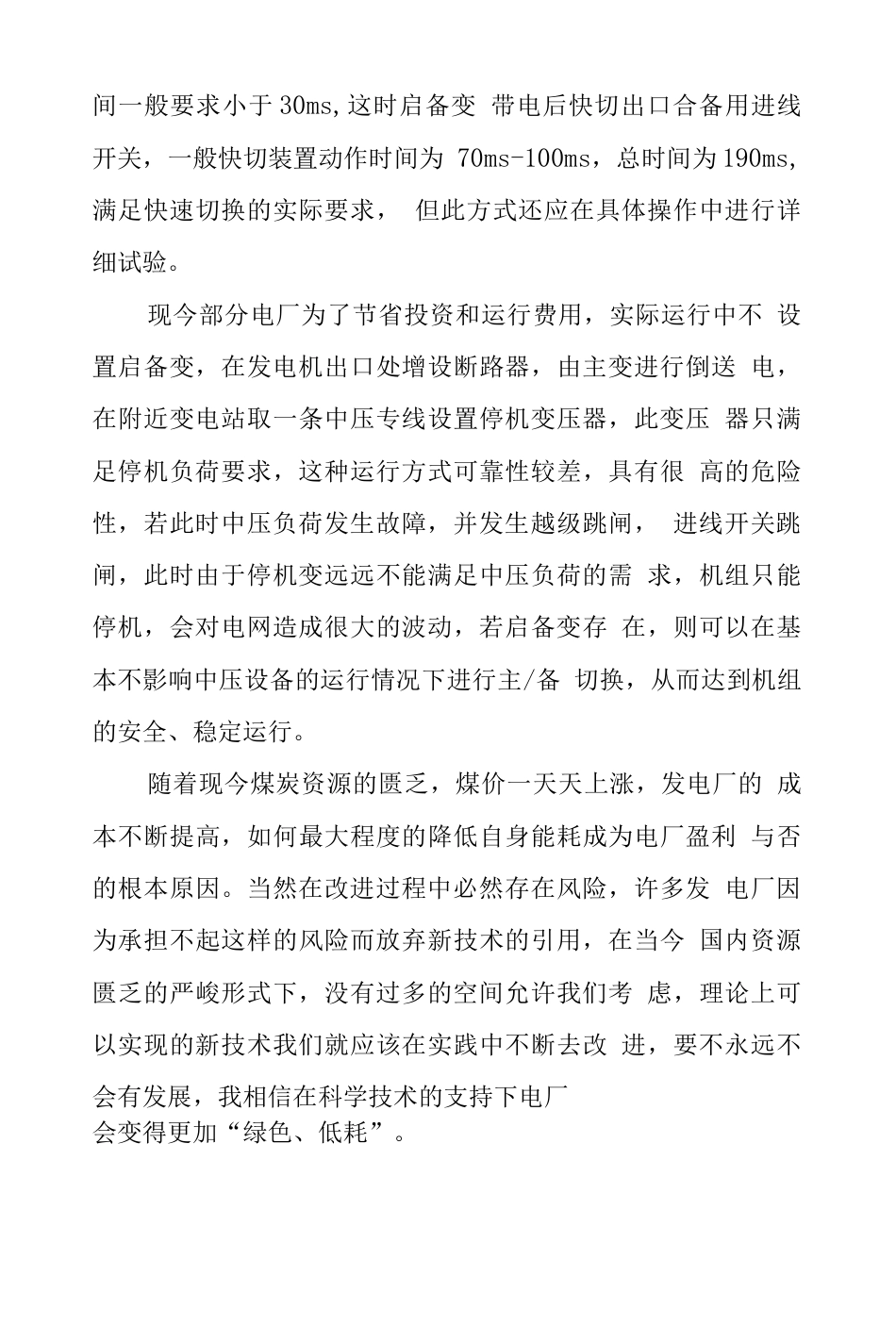

启动/备用变压器热备用改为冷备用探析摘要：启备变是启动/备用变压器的简称，是指机组尚未发电投产前，对新建机组设备进行单体送电、调试，整套设备调试，机组整体启动提供电源的一种变压器，并且在机组投产后，作为厂用变压器的备用电源，一般在电厂应用较多，是在主用的变压器事故、故障、检修、雷击跳闸等情况时，启备变带负荷。关键词：启动/备用变压器；热备用；冷备用中图分类号：TM45文献标识码：A文章编号:1009-0118(2012)07-0209-01我们都知道启备变通常在机组正常运行的时候是处于热备用状态，这种状态空载损耗费用大概十几万/年，若由热备用改为冷备用，当一台机组中压工作进线跳闸时快切装置先要合启备变进线开关，再合备用进线开关，这期间变压器产生的励磁涌流会给设备带来很大的冲击，若我们可以消除励磁涌流，快切装置便能在最短的周波内寻找到同期点进行主\备切换，对中压负荷继续供电。变压器励磁涌流产生的原因是：变压器空载合闸是一个瞬变过程，在合闸的瞬间，假定铁芯中没有剩磁，外加电压U会在磁路产生一个滞后兀/2相角的磁通，这是一个旋转分量，由于磁路的磁通不能突变，必然要由励磁电流分量产生一个-①1来平衡磁路，保持磁通瞬间的零值，这个-①1是一个暂态分量，随时间常数T=L/R（L为一次绕组的全自感，R为一次回路电阻）大小逐渐衰减。若开关在最不利的情况下合闸，即电压U过零的时候，①1将达到幅值①m,暂态分量-①1也将出现最大值-①m,并随时间常数T逐步衰减，经过半个周波后，①1将达到负的最大值-①m,此时两个磁通的叠加将接近-20m,这将引起铁芯高度磁饱和，根据铁芯的磁化特性，励磁电流会剧增，称之为励磁涌流，数值将达到正常空载运行励磁电流的50-80倍。一般情况下，当大型变压器停运后，励磁涌流凭借自身条件很难衰减，若此时快切动作，励磁涌流引起电网出现电压骤降，以及励磁涌流注入电网大量的谐波，都有可能引起一些控制设备和继电保护误动、电动机振动等，并且快切装置不能判断电流的大小，当快切装置动作后，会对设备造成很大的影响，并且保护装置有可能动作，达不到安全运行的要求，因此消除励磁涌流是启备变实现冷备用的首要因素。现在有些厂家生产的消除励磁涌流装置已经在使用中，当启备变投入运行后，若此时的合闸角度偏离了正玄电压的两个峰值点（90°或270°），变压器便会产生①1的磁通（此磁通极性和数值是可以通过选择外加电压合闸相位角进行控制的），这时励磁电流分量产生一个-①1的磁通来平衡磁路，当启备变断路器分闸后，变压器中便会存在-①1的磁通,并且随着时间常数T=L/R大小逐渐衰减，断路器分闸时装置记录下此时磁路中-①1的磁通极性和大小，下次断路器合闸时，变压器产生①2的磁通并且励磁电流分量产生一个-①2的磁通来平衡磁路，若在最佳电源电压相位角时进行合闸，实现-①2与剩磁-①1极性相反、大小相等，便可从而消除产生的励磁涌流，以上是基于单相电压而论，在实际中启备变为三相电压，并且相角互相相差120°,三相电压的峰值不可能同时到达，若要实现彻底消除励磁涌流，必须进行断路器三相分时分相合闸，但这时会造成设备的非全相运行，所以很难实现彻底消除励磁涌流，我们只能选择最佳的相位合闸点，最大程度的抑制励磁涌流，从使设备安全稳定运行。消除了励磁涌流，便要考虑启备变冷备用的可靠性。当厂高变故障时，若启备变处于热备用状态，此时母线与启备变间的高压断路器处于合闸状态，快切只动作合备用进线开关；若启备变处于冷备用状态，此时母线与启备变间的高压断路器处于分闸状态，这时要求先合启备变高压侧断路器，后合备用进线开关，这就要求快切装置和变压器励磁涌流抑制装置相互配合，相互闭锁，当工作进线跳闸后，应先通过变压器励磁涌流抑制装置判断此时系统电压相位，选择最佳相位点进行合闸，待启备变高压侧断路器合闸后，再合备用进线开关，正常工况下，一个完整的周波为20ms,若假设励磁涌流抑制装置在3个周波内找到最佳相位点合启备变高压侧断路器，断路器合闸时间一般要求小于30ms,这时启备变带电后快切出口合备用进线开关，一般快切装置动作时间为70ms-100ms，总时间为190ms,满足快速切...
