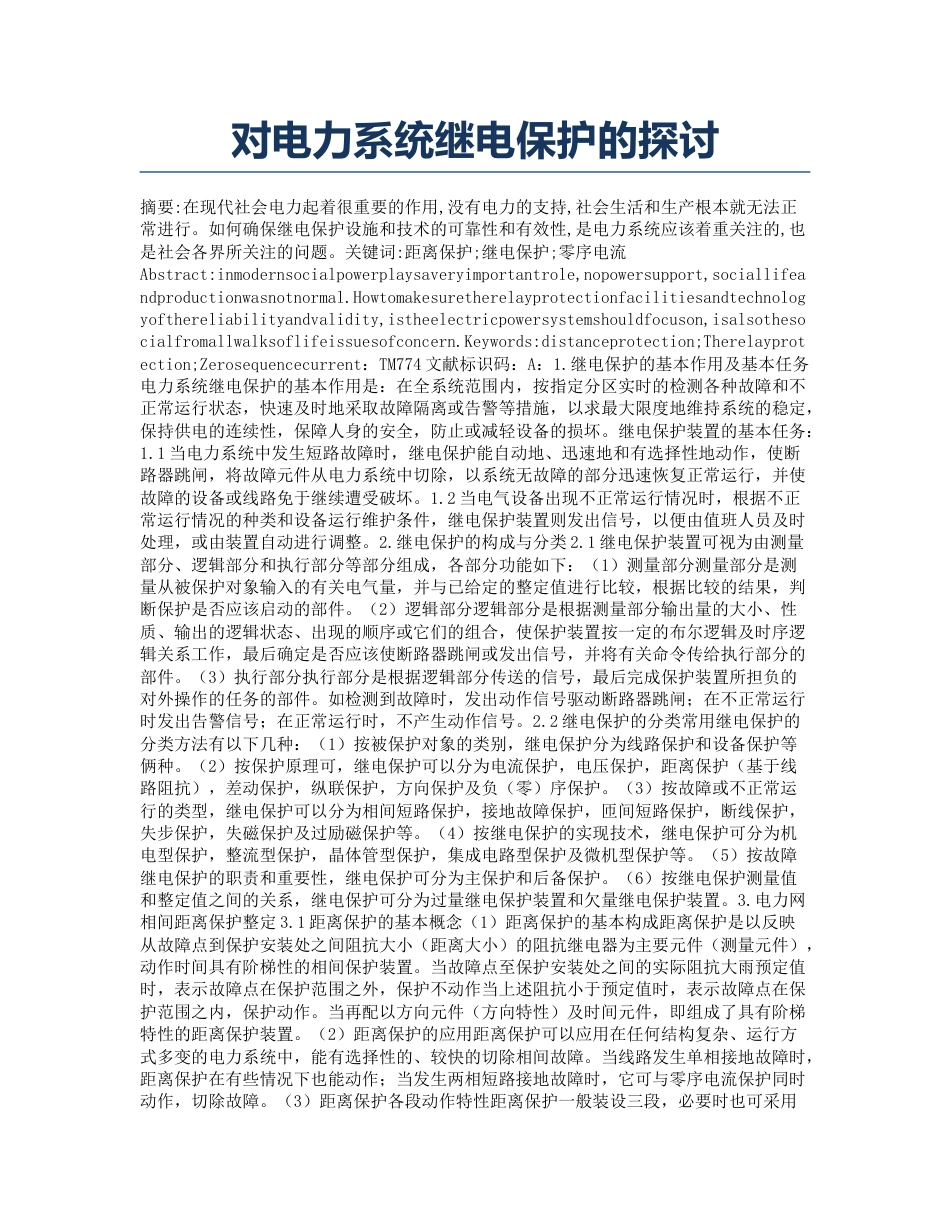

对电力系统继电保护的探讨摘要:在现代社会电力起着很重要的作用,没有电力的支持,社会生活和生产根本就无法正常进行。如何确保继电保护设施和技术的可靠性和有效性,是电力系统应该着重关注的,也是社会各界所关注的问题。关键词:距离保护;继电保护;零序电流Abstract:inmodernsocialpowerplaysaveryimportantrole,nopowersupport,sociallifeandproductionwasnotnormal.Howtomakesuretherelayprotectionfacilitiesandtechnologyofthereliabilityandvalidity,istheelectricpowersystemshouldfocuson,isalsothesocialfromallwalksoflifeissuesofconcern.Keywords:distanceprotection;Therelayprotection;Zerosequencecurrent：TM774文献标识码：A：1.继电保护的基本作用及基本任务电力系统继电保护的基本作用是：在全系统范围内，按指定分区实时的检测各种故障和不正常运行状态，快速及时地采取故障隔离或告警等措施，以求最大限度地维持系统的稳定，保持供电的连续性，保障人身的安全，防止或减轻设备的损坏。继电保护装置的基本任务：1.1当电力系统中发生短路故障时，继电保护能自动地、迅速地和有选择性地动作，使断路器跳闸，将故障元件从电力系统中切除，以系统无故障的部分迅速恢复正常运行，并使故障的设备或线路免于继续遭受破坏。1.2当电气设备出现不正常运行情况时，根据不正常运行情况的种类和设备运行维护条件，继电保护装置则发出信号，以便由值班人员及时处理，或由装置自动进行调整。2.继电保护的构成与分类2.1继电保护装置可视为由测量部分、逻辑部分和执行部分等部分组成，各部分功能如下：（1）测量部分测量部分是测量从被保护对象输入的有关电气量，并与已给定的整定值进行比较，根据比较的结果，判断保护是否应该启动的部件。（2）逻辑部分逻辑部分是根据测量部分输出量的大小、性质、输出的逻辑状态、出现的顺序或它们的组合，使保护装置按一定的布尔逻辑及时序逻辑关系工作，最后确定是否应该使断路器跳闸或发出信号，并将有关命令传给执行部分的部件。（3）执行部分执行部分是根据逻辑部分传送的信号，最后完成保护装置所担负的对外操作的任务的部件。如检测到故障时，发出动作信号驱动断路器跳闸；在不正常运行时发出告警信号；在正常运行时，不产生动作信号。2.2继电保护的分类常用继电保护的分类方法有以下几种：（1）按被保护对象的类别，继电保护分为线路保护和设备保护等俩种。（2）按保护原理可，继电保护可以分为电流保护，电压保护，距离保护（基于线路阻抗），差动保护，纵联保护，方向保护及负（零）序保护。（3）按故障或不正常运行的类型，继电保护可以分为相间短路保护，接地故障保护，匝间短路保护，断线保护，失步保护，失磁保护及过励磁保护等。（4）按继电保护的实现技术，继电保护可分为机电型保护，整流型保护，晶体管型保护，集成电路型保护及微机型保护等。（5）按故障继电保护的职责和重要性，继电保护可分为主保护和后备保护。（6）按继电保护测量值和整定值之间的关系，继电保护可分为过量继电保护装置和欠量继电保护装置。3.电力网相间距离保护整定3.1距离保护的基本概念（1）距离保护的基本构成距离保护是以反映从故障点到保护安装处之间阻抗大小（距离大小）的阻抗继电器为主要元件（测量元件），动作时间具有阶梯性的相间保护装置。当故障点至保护安装处之间的实际阻抗大雨预定值时，表示故障点在保护范围之外，保护不动作当上述阻抗小于预定值时，表示故障点在保护范围之内，保护动作。当再配以方向元件（方向特性）及时间元件，即组成了具有阶梯特性的距离保护装置。（2）距离保护的应用距离保护可以应用在任何结构复杂、运行方式多变的电力系统中，能有选择性的、较快的切除相间故障。当线路发生单相接地故障时，距离保护在有些情况下也能动作；当发生两相短路接地故障时，它可与零序电流保护同时动作，切除故障。（3）距离保护各段动作特性距离保护一般装设三段，必要时也可采用四段。其中第I段可以保护全线路的80%～85%，其动作时间一般不大于0.03～0.1s（保护装置的固有动作时间），前者为晶体管保护的动作时间，后者为机电型...
