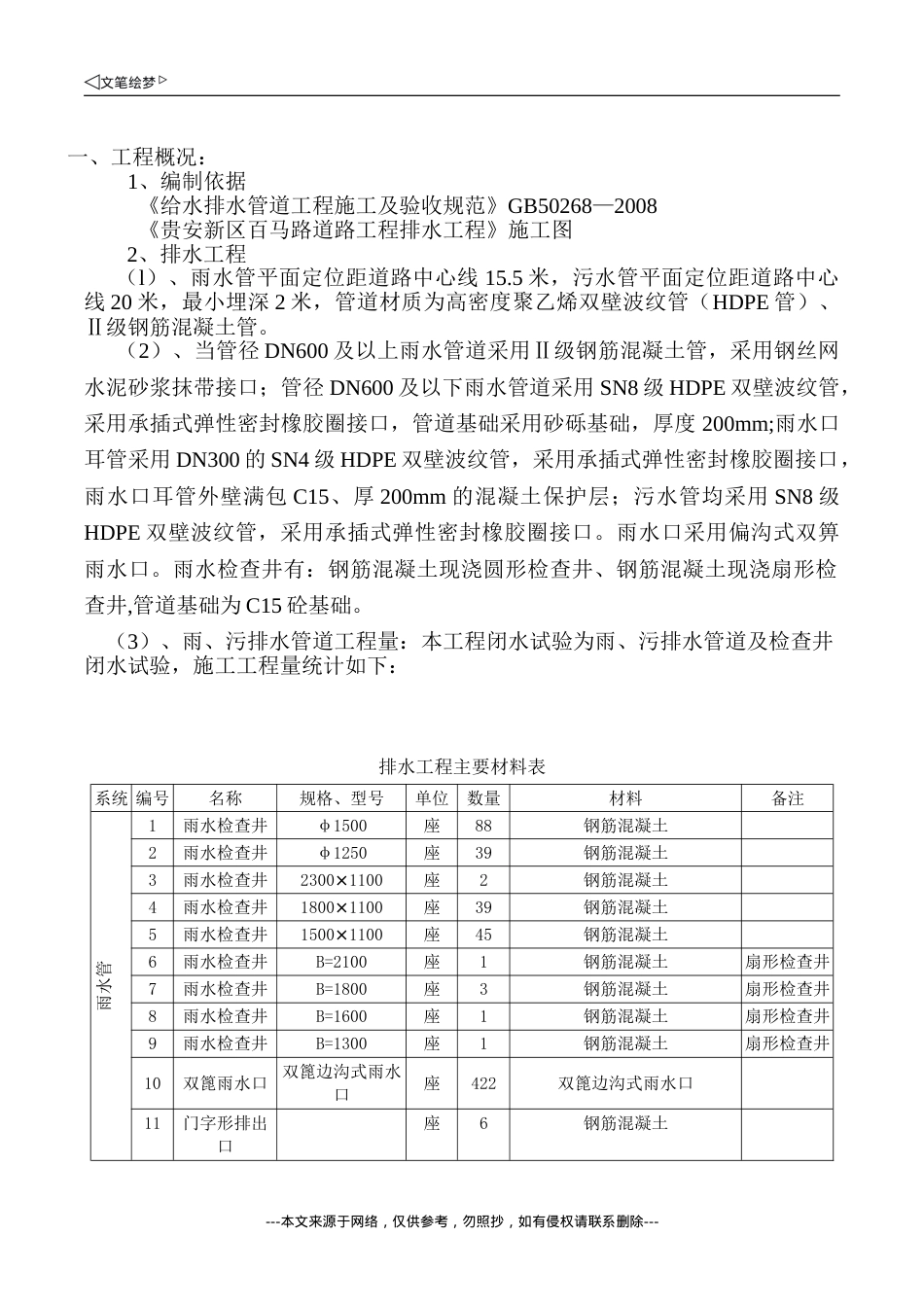

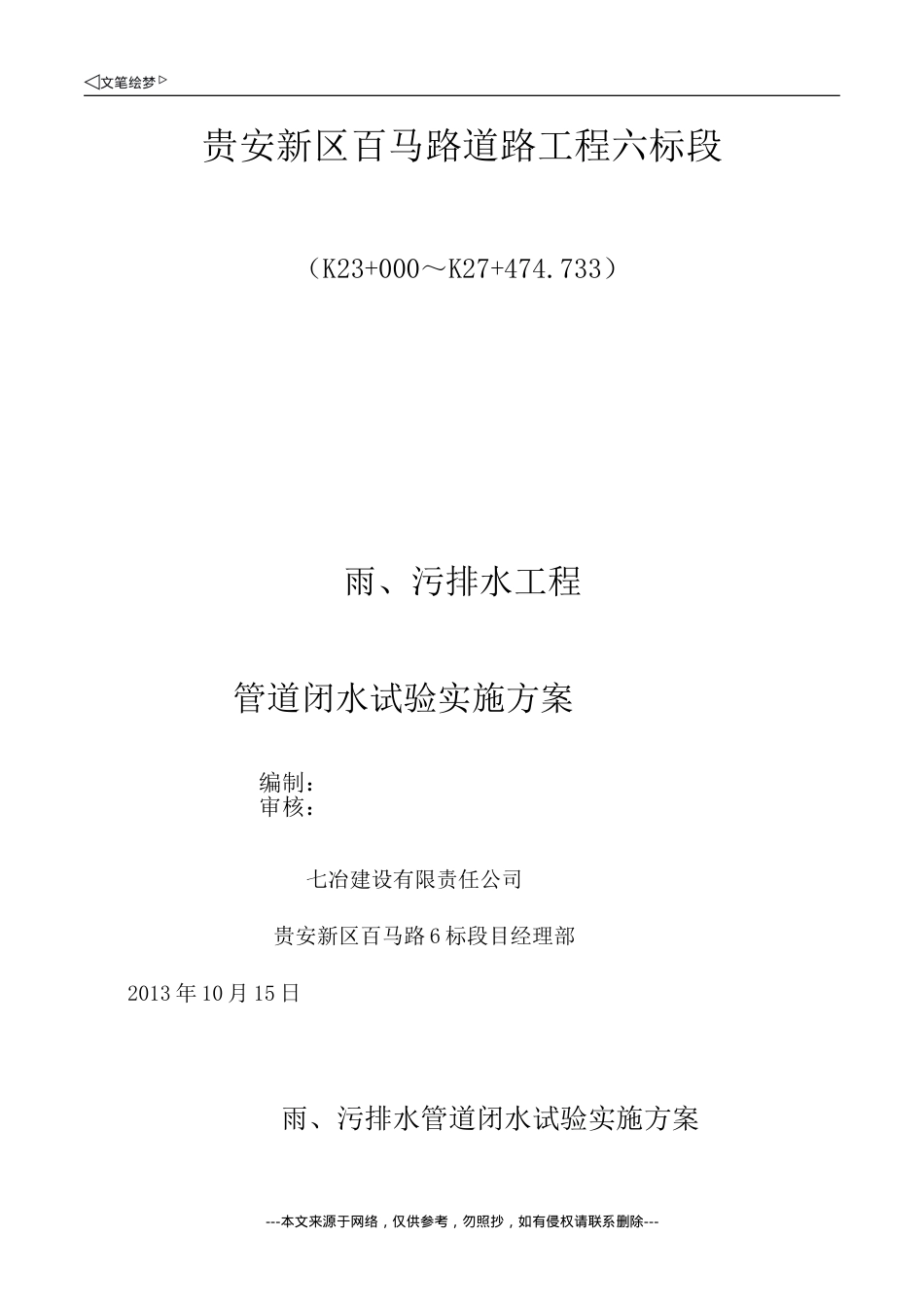

贵安新区百马路道路工程六标段（K23+000～K27+474.733）雨、污排水工程管道闭水试验实施方案编制：审核：七冶建设有限责任公司贵安新区百马路6标段目经理部2013年10月15日雨、污排水管道闭水试验实施方案---本文来源于网络，仅供参考，勿照抄，如有侵权请联系删除---一、工程概况：1、编制依据《给水排水管道工程施工及验收规范》GB50268—2008《贵安新区百马路道路工程排水工程》施工图2、排水工程（l）、雨水管平面定位距道路中心线15.5米，污水管平面定位距道路中心线20米，最小埋深2米，管道材质为高密度聚乙烯双壁波纹管（HDPE管）、Ⅱ级钢筋混凝土管。（2）、当管径DN600及以上雨水管道采用Ⅱ级钢筋混凝土管，采用钢丝网水泥砂浆抹带接口；管径DN600及以下雨水管道采用SN8级HDPE双壁波纹管，采用承插式弹性密封橡胶圈接口，管道基础采用砂砾基础，厚度200mm;雨水口耳管采用DN300的SN4级HDPE双壁波纹管，采用承插式弹性密封橡胶圈接口，雨水口耳管外壁满包C15、厚200mm的混凝土保护层；污水管均采用SN8级HDPE双壁波纹管，采用承插式弹性密封橡胶圈接口。雨水口采用偏沟式双箅雨水口。雨水检查井有：钢筋混凝土现浇圆形检查井、钢筋混凝土现浇扇形检查井,管道基础为C15砼基础。（3）、雨、污排水管道工程量：本工程闭水试验为雨、污排水管道及检查井闭水试验，施工工程量统计如下：排水工程主要材料表系统编号名称规格、型号单位数量材料备注雨水管1雨水检查井φ1500座88钢筋混凝土2雨水检查井φ1250座39钢筋混凝土3雨水检查井2300×1100座2钢筋混凝土4雨水检查井1800×1100座39钢筋混凝土5雨水检查井1500×1100座45钢筋混凝土6雨水检查井B=2100座1钢筋混凝土扇形检查井7雨水检查井B=1800座3钢筋混凝土扇形检查井8雨水检查井B=1600座1钢筋混凝土扇形检查井9雨水检查井B=1300座1钢筋混凝土扇形检查井10双篦雨水口双篦边沟式雨水口座422双篦边沟式雨水口11门字形排出口座6钢筋混凝土---本文来源于网络，仅供参考，勿照抄，如有侵权请联系删除---12雨水管DN2000米146钢筋混凝土13雨水管DN1800米64钢筋混凝土14雨水管DN1500米391钢筋混凝土15雨水管DN1400米1295钢筋混凝土16雨水管DN1200米1817钢筋混凝土17雨水管DN1000米3500钢筋混凝土18雨水管DN800米1495钢筋混凝土19雨水管DN500SN8级米73高密度聚氯乙烯双壁波纹管（HDPE）预留支管20雨水管DN300SN4级米2984高密度聚氯乙烯双壁波纹管（HDPE）雨水耳管污水管1污水检查井φ1000座156钢筋混凝土2污水检查井D=700座1钢筋混凝土3门字形排出口座6钢筋混凝土4污水管DN600SN8级米225高密度聚氯乙烯双壁波纹管（HDPE）5污水管DN500SN8级米8641高密度聚氯乙烯双壁波纹管（HDPE）6污水管DN400SN8级米74高密度聚氯乙烯双壁波纹管（HDPE）二、试验依据1.《给排水管道工程施工及验收规范》（GB50268-2008）；2.《贵安新区百马路道路工程排水工程》施工图纸。三、闭水试验实施准备按照市政施工工程规程要求，对于雨、污排水管道，施工完成后应做功能性无压闭水试验，以检测安装的管道及砌筑的检查井质量。闭水试验应从上游往下游分段进行，先做污水管道闭水试验，后做雨水管道闭水试验，形成流水段实验，在管道上游实验完毕后，可往下游试验段充水，倒段试验以节约用水。依据《给水排水管道工程施工及验收规范》GB50268-2008第9.1.9条：无压管道的闭水试验，条件允许时可一次试验不超过5个连续井段。在闭水试验实施前，施工现场应具备以下条件：1、施工完的管道及检查井外观质量及“量测”检验均已合格；2、管道两端的管堵（砖砌筑）应封堵严密、牢固，下游管堵设置放水管和阀门，管堵经核算可以承受相应压力；3、现场的水源满足闭水试验的需要，不影响其它用水；4、已选好排放水的位置，不得对周围环境造成影响。5、试验前，用1：3水泥防水砂浆将试验段首尾两井内的上游管口砌24cm厚的砖堵头，并用l：2.5防水砂浆抹面，将管段封闭严密。当堵头砌好后，养护3～4d达到一定强度后，方可进行灌水试验。灌水前，应先对管接口进行外观检查，如发现有裂缝，脱落等缺陷，以便及时进行修补，以防灌水时发生漏水而影...
