技术数据与相关表格

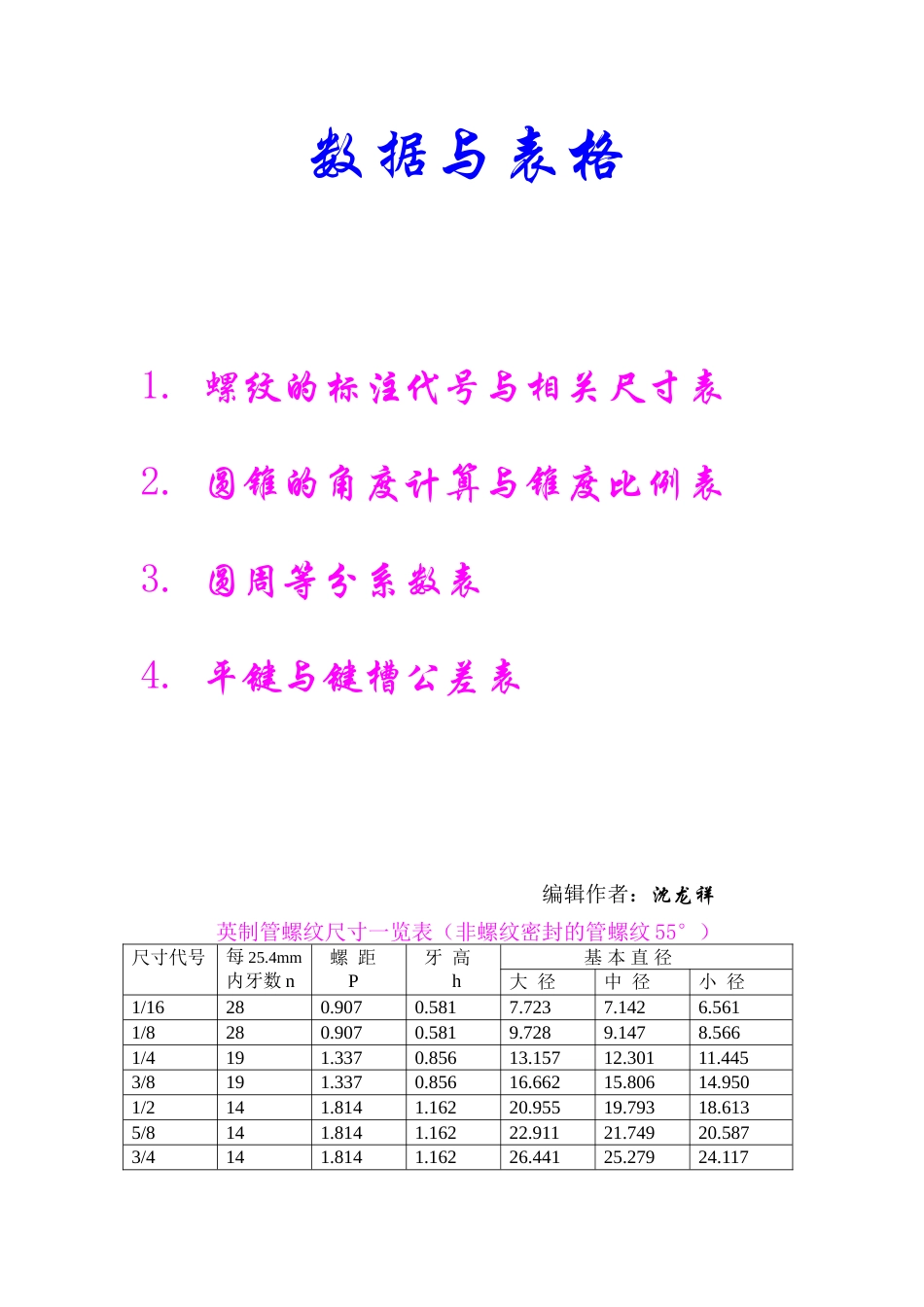

数据与表格1.螺纹的标注代号与相关尺寸表2.圆锥的角度计算与锥度比例表3.圆周等分系数表4.平键与键槽公差表编辑作者:沈龙祥英制管螺纹尺寸一览表(非螺纹密封的管螺纹55°)尺寸代号每25.4mm内牙数n螺距P牙高h基本直径大径中径小径1/16280.9070.5817.7237.1426.5611/8280.9070.5819.7289.1478.5661/4191.3370.85613.15712.30111.4453/8191.3370.85616.66215.80614.9501/2141.8141.16220.95519.79318.6135/8141.8141.16222.91121.74920.5873/4141.8141.16226.44125.27924.1177/8141.8141.16230.20129.03927.8771112.3091.47933.24931.77030.29111/8112.3091.47937.89736.41834.93911/4112.3091.47941.91040.43138.95211/2112.3091.47947.80346.32444.84513/4112.3091.47953.74652.26750.7882112.3091.47959.61458.13556.65621/4112.3091.47965.71064.23162.75221/2112.3091.47975.18473.70572.22623/4112.3091.47981.53480.05578.5763112.3091.47987.88486.40584.92631/2112.3091.479100.33098.85197.3724112.3091.479113.030111.551110.07241/2112.3091.479125.730124.251122.7725112.3091.479138.430136.951135.47251/2112.3091.479151.130149.651148.1726112.3091.479163.830162.351160.872上表中得螺纹在图纸中的标注示例:牙型代号:G,G1/2表示内螺纹,管子公称直径1/2英寸,右旋。G1/2—LH表示内螺纹,管子公称直径1/2英寸,左旋。G1/2A表示外螺纹,管子公称直径1/2英寸,右旋。G1/2A—LH表示外螺纹,管子公称直径1/2英寸,左旋。说明:表中的25.4mm,n,表示1英寸等于25.4毫米。附加说明:1.用螺纹密封的螺纹名称为螺纹密封管螺纹。牙型角度为55°,牙距.公称直径数据按上表中取得。2.螺纹表面的锥度比为1:16,圆锥角a为3°34′47″.车削时小拖板角度扳成1°47′24″。此角度为圆锥管螺纹专用角度。3.用螺纹密封管螺纹在图纸中的标注代号为:1.圆锥外螺纹R,2.圆锥内螺纹Rc,3.圆柱内螺纹Rp.60°圆锥管螺纹(也称为布锥管螺纹)尺寸代号每25.4mm内牙数n螺距P基本直径牙型高度h外径中径内径1/8270.94110.2729.5198.7360.7531/4181.41113.57212.44311.3141.1293/8181.41117.05515.92614.7971.1291/2141.81421.22319.77218.3211.4513/4141.81426.56825.11723.6661.4511111/22.20933.22831.46129.6941.76711/4111/22.20941.98540.21838.4511.76711/2111/22.20948.05446.28744.5201.7672111/22.20960.09258.32556.5581.767上表中得螺纹在图纸中的标注示例:牙型代号:NPT,牙型角度60°。NPT1/2表示内螺纹,管子公称直径1/2英寸,右旋。NPT1/2A表示圆锥外螺纹,管子公称直径1/2英寸,右旋。说明:螺纹表面的锥度比为1:16,圆锥角a为3°34′47″。车时小拖板角度扳成1°47′24″。此角度为圆锥管螺纹专用角度。60°米制圆锥管螺纹(也称为公制管螺纹)米制圆锥管螺纹用于气体或液体管路系统依靠螺纹密封的联接的螺纹(水、煤气管道螺纹除外)。牙型代号:ZM,牙型角度60°。ZM10×1表示公称直径10毫米;牙距1毫米。说明:螺纹表面的锥度比为1:16,圆锥角a为3°34′47″.车削时小拖板角度扳成1°47′24″。此角度为密封圆锥管螺纹专用角度。附加说明:1.螺纹公称直径6,8,10,螺距为1毫米。内螺纹孔径计算公式:公称直径-1.083=孔径2.螺纹公称直径12,14,16,18,20,22,24,螺距为1.5毫米。内螺纹孔径计算公式:公称直径-1.624=孔径3.螺纹公称直径27,30,33,36,39,42,45,48,52,56,60,螺距为2毫米。内螺纹孔径计算公式:公称直径-2.165=孔径备注:1.以上数据为国标所规定,螺距均按照气体及液体的压力最大承受极限所设计,无特殊要求的机械制造行业无需更改。55°英制螺纹基本尺寸表(机械零件螺纹标准件用)备注:名称~惠氏螺纹,用于英制规格紧固件用螺纹。标注代号:粗牙为BSW,细牙为BSF。例:3/8″-16BSW,3/8″-20BSF。公称直径d/in每25.4mm牙数n螺距P螺纹直径牙型高度h大径中径小径3/16241.0584.634.0853.4080.6111/4201.2706.205.5374.7240.7395/16181.4117.787.0346.1310.8243/8161.5889.368.5097.4920.934(7/16)141.81410.939.9518.7891.0711/2122....
