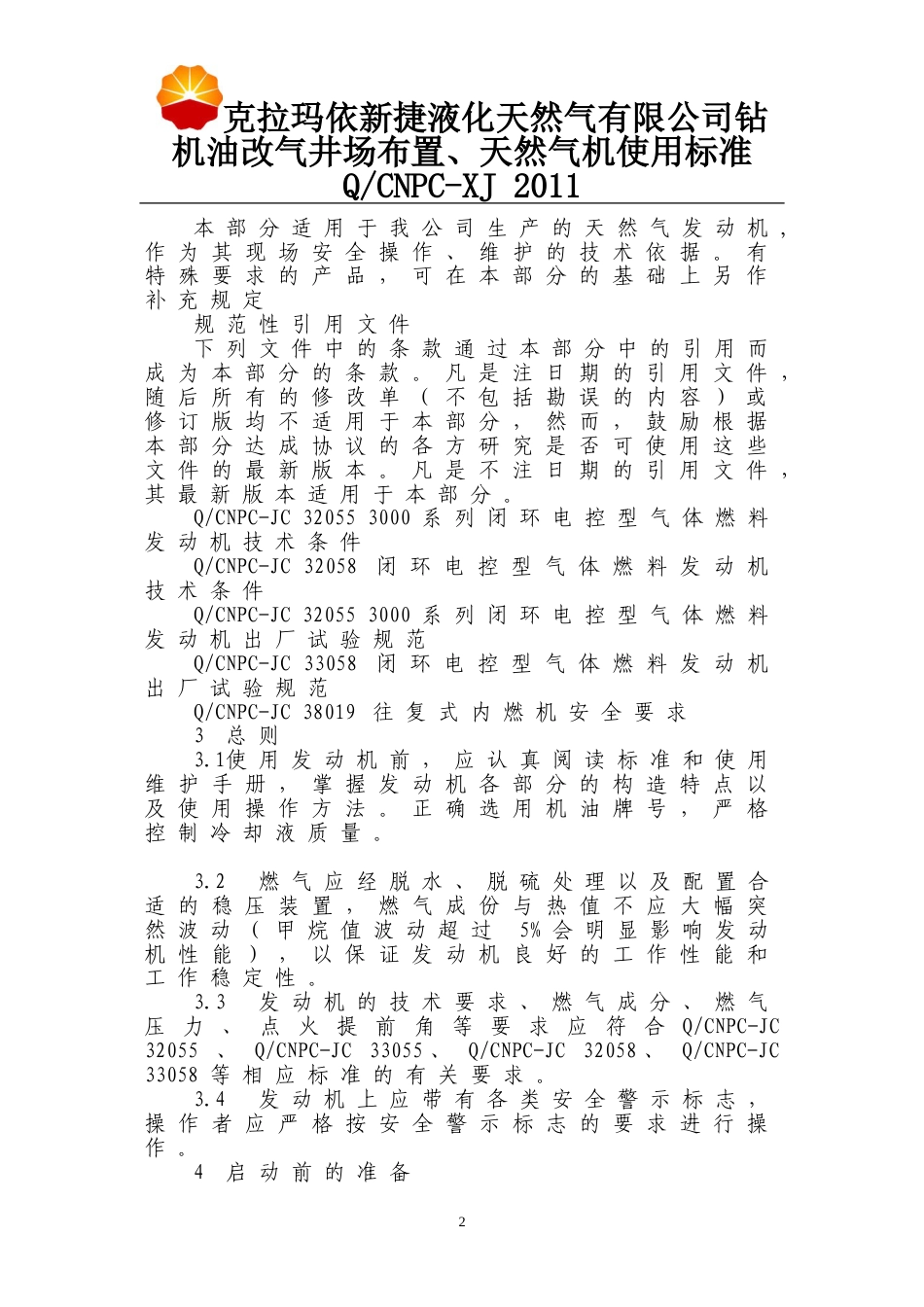

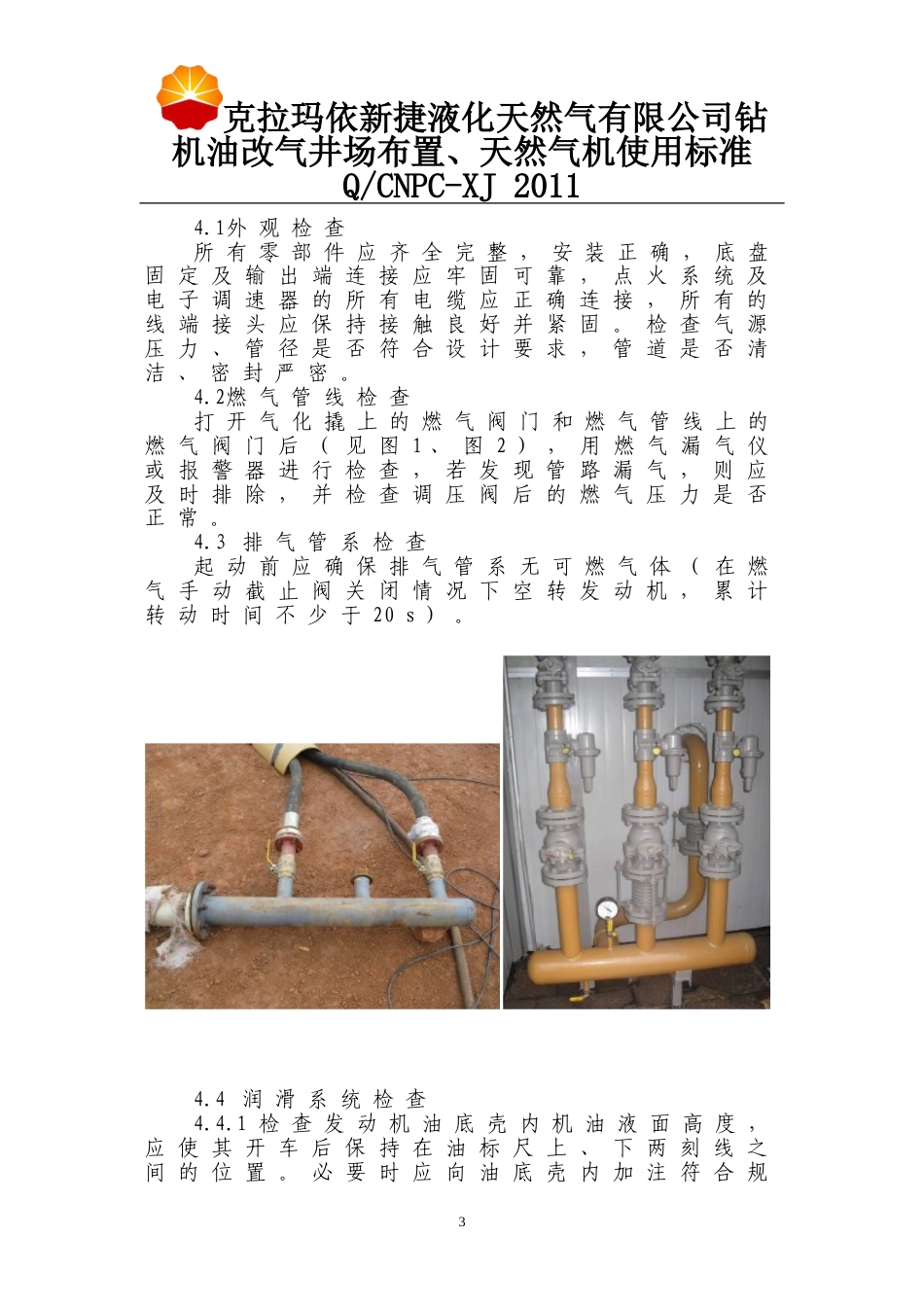

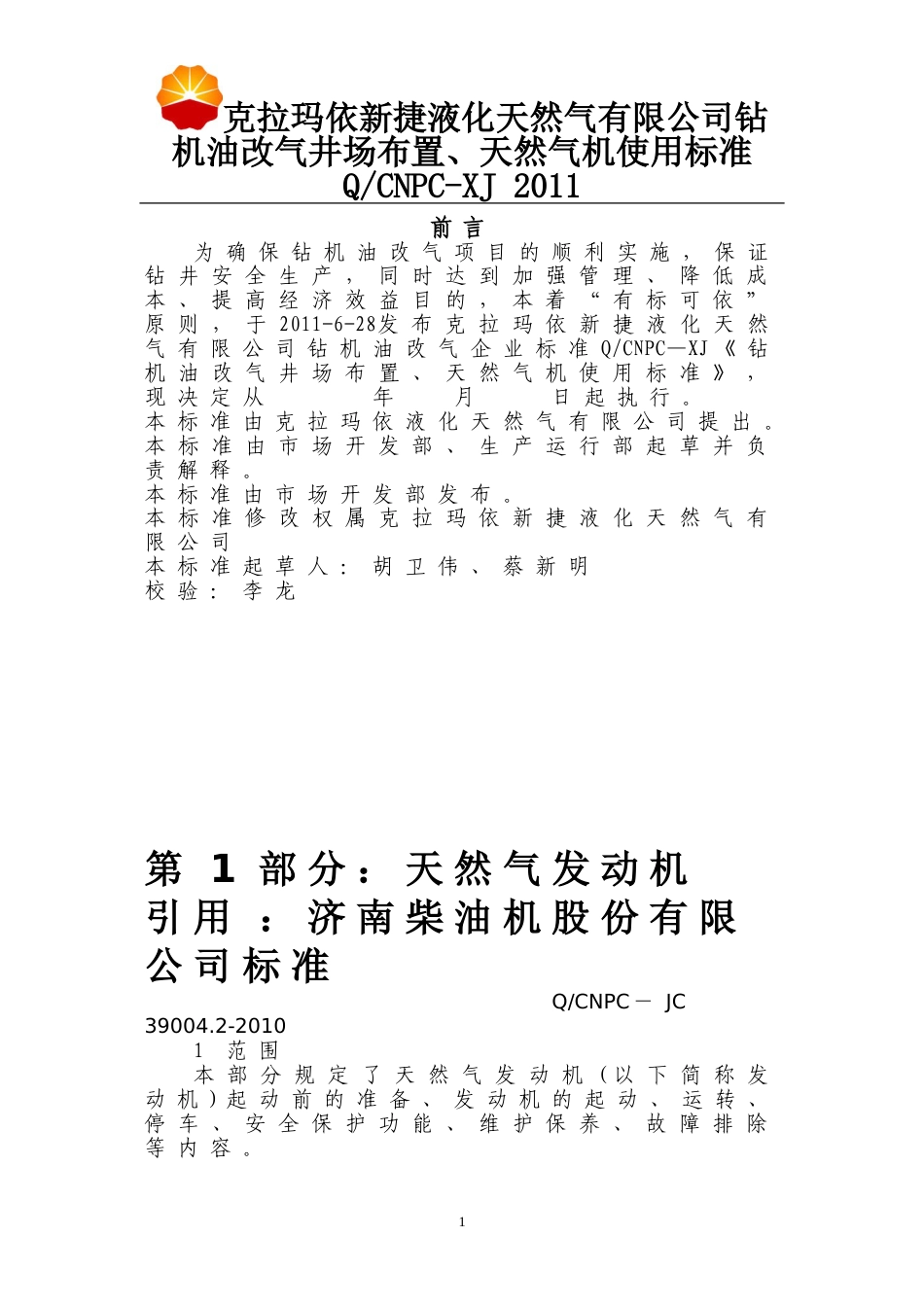

克拉玛依新捷液化天然气有限公司钻机油改气井场布置、天然气机使用标准Q/CNPC-XJ2011前言为确保钻机油改气项目的顺利实施，保证钻井安全生产，同时达到加强管理、降低成本、提高经济效益目的，本着“有标可依”原则，于2011-6-28发布克拉玛依新捷液化天然气有限公司钻机油改气企业标准Q/CNPC—XJ《钻机油改气井场布置、天然气机使用标准》，现决定从年月日起执行。本标准由克拉玛依液化天然气有限公司提出。本标准由市场开发部、生产运行部起草并负责解释。本标准由市场开发部发布。本标准修改权属克拉玛依新捷液化天然气有限公司本标准起草人：胡卫伟、蔡新明校验：李龙第1部分：天然气发动机引用：济南柴油机股份有限公司标准Q/CNPC－JC39004.2-20101范围本部分规定了天然气发动机(以下简称发动机)起动前的准备、发动机的起动、运转、停车、安全保护功能、维护保养、故障排除等内容。1克拉玛依新捷液化天然气有限公司钻机油改气井场布置、天然气机使用标准Q/CNPC-XJ2011本部分适用于我公司生产的天然气发动机,作为其现场安全操作、维护的技术依据。有特殊要求的产品，可在本部分的基础上另作补充规定规范性引用文件下列文件中的条款通过本部分中的引用而成为本部分的条款。凡是注日期的引用文件，随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。Q/CNPC-JC320553000系列闭环电控型气体燃料发动机技术条件Q/CNPC-JC32058闭环电控型气体燃料发动机技术条件Q/CNPC-JC320553000系列闭环电控型气体燃料发动机出厂试验规范Q/CNPC-JC33058闭环电控型气体燃料发动机出厂试验规范Q/CNPC-JC38019往复式内燃机安全要求3总则3.1使用发动机前，应认真阅读标准和使用维护手册，掌握发动机各部分的构造特点以及使用操作方法。正确选用机油牌号，严格控制冷却液质量。3.2燃气应经脱水、脱硫处理以及配置合适的稳压装置，燃气成份与热值不应大幅突然波动（甲烷值波动超过5%会明显影响发动机性能），以保证发动机良好的工作性能和工作稳定性。3.3发动机的技术要求、燃气成分、燃气压力、点火提前角等要求应符合Q/CNPC-JC32055、Q/CNPC-JC33055、Q/CNPC-JC32058、Q/CNPC-JC33058等相应标准的有关要求。3.4发动机上应带有各类安全警示标志，操作者应严格按安全警示标志的要求进行操作。4启动前的准备2克拉玛依新捷液化天然气有限公司钻机油改气井场布置、天然气机使用标准Q/CNPC-XJ20114.1外观检查所有零部件应齐全完整，安装正确，底盘固定及输出端连接应牢固可靠，点火系统及电子调速器的所有电缆应正确连接，所有的线端接头应保持接触良好并紧固。检查气源压力、管径是否符合设计要求，管道是否清洁、密封严密。4.2燃气管线检查打开气化撬上的燃气阀门和燃气管线上的燃气阀门后（见图1、图2），用燃气漏气仪或报警器进行检查，若发现管路漏气，则应及时排除，并检查调压阀后的燃气压力是否正常。4.3排气管系检查起动前应确保排气管系无可燃气体（在燃气手动截止阀关闭情况下空转发动机，累计转动时间不少于20s）。4.4润滑系统检查4.4.1检查发动机油底壳内机油液面高度，应使其开车后保持在油标尺上、下两刻线之间的位置。必要时应向油底壳内加注符合规3克拉玛依新捷液化天然气有限公司钻机油改气井场布置、天然气机使用标准Q/CNPC-XJ2011定要求的清洁机油。4.4.2当环境温度低于5℃时，应将机油预热到20℃以上4.4.3按使用说明书规定定期向各润滑点加注润滑油脂4.5变矩器润滑系统检查4.5.1检查变矩器内机油液面高度，变矩器运转后应使油位保持在油标尺上、下两刻线之间的位置。必要时应加注符合规定要求的清洁传动机油4.5.2应按用户使用说明书规定要求，定期向变矩器风扇轴加注润滑油脂。4.6冷却系统检查检查发动机水箱内的液位是否正常（停机后待冷却液冷却后检查），必要时加注符合要求的冷却液。当水温低于5℃时，应将冷却液预热到20℃以上5发动机启动5.1应严格按第4章规定完成所有的起动准备工作，方可起动发动机5.2合上控制箱上所有电源开关及保险，保...
